Szczegóły Produktu:
|
| Materiał: | QT | Model: | VE6 |
|---|---|---|---|
| Przełożenie: | 51:1 | Znamionowy wyjściowy moment obrotowy: | 6120 Nm |
| Moment trzymania: | 45000 Nm | Moment przechylania: | 5000 Nm |
| Efektywność: | 40% | Kolor standardowy: | RAL 9006 |
| Podkreślić: | 6 Inch Solar Slew Drive,IP66 Protection Solar Slew Drive,Solar Trackers Slew Drive |
||

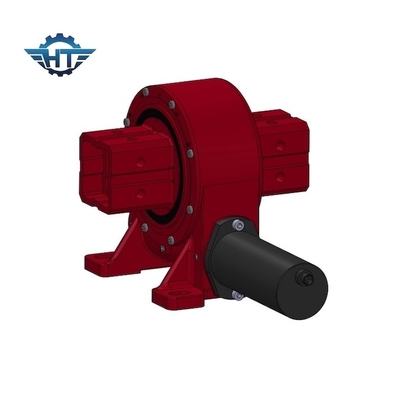

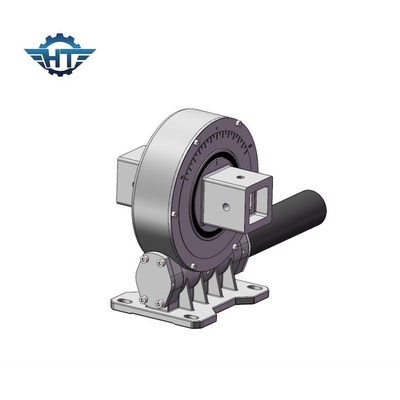

6-calowy dostosowany rozmiar rury Solar Tracker Drive z ochroną IP66 dla systemu śledzenia słońca
Dostosowany opis napędu obrotowego w rozmiarze rury
6-calowe pionowe napędy obrotowe są montowane pionowo, są specjalnie zaprojektowane do płaskich jednoosiowych systemów śledzenia słońca, które wymagają śledzenia w kierunku słońca na wschód do zachodu.Precyzyjny obrót pionowego napędu obrotu pozwala na idealne prowadzenie mechanizmu.Ten rodzaj pionowego napędu obrotowego jest produkowany przy użyciu najnowszej technologii, w której zastosowano mechanizm klepsydrowy.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Zalety
1. Wysoki moment podtrzymania w celu poprawy bezpieczeństwa systemu śledzenia słońca;
2. Zakres obrotu 360 stopni
3. Otaczający napęd ślimakowy wewnątrz
4. Kontakt wielozębny zapewniający wysokie obciążenie
5. Funkcja samoblokowania
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
