Szczegóły Produktu:
|
| Materiał: | QT | Rodzaj: | robak i ślimacznica |
|---|---|---|---|
| Dożywotni: | 30 lat | Aplikacja: | dwuosiowy lokalizator słoneczny |
| Przełożenie: | 57 | Zamknięta obudowa: | TAk |
| Reakcja: | mniej niż 0,1 stopnia | Wydajność: | 40% |
| Podkreślić: | slewing ring drive,small slew drive |
||

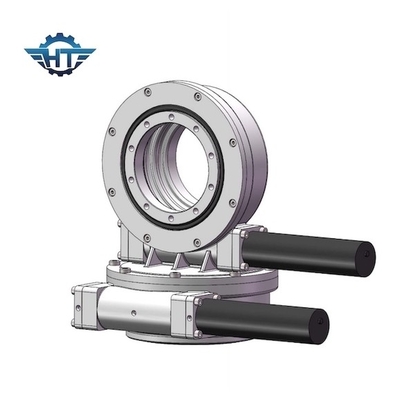

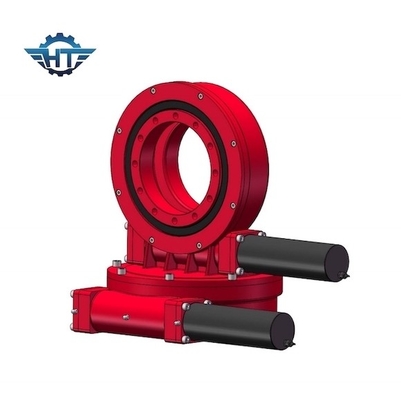

Materiał QT Dwuosiowy moment przytrzymujący napęd obrotowy 13 KNm dla systemu śledzenia słonecznego
Opis dwuosiowego napędu obrotu
Napęd obrotowy SDE7 do dwuosiowego czujnika słonecznego
Nazwa marki: HT
Numer modelu: SDE3A
Stan: nowy
Zapewniona obsługa posprzedażna: Inżynierowie dostępni do obsługi maszyn za granicą
Moment wyjściowy: 2000 Nm
Moment przechylający: 13500 N,m
Moment trzymania: 13200 Nm
Ocena osiowa: 34 KN
Ocena promieniowa: 58 KN
Przełożenie: 57:1
Dokładność śledzenia: ≤ 0,1 °
Silnik: silnik 12 V, 24 V, silnik prądu stałego, silnik 380 V, 220 V AC
Waga netto: 56 kg
Czas dostawy: W ciągu 15 dni roboczych po potwierdzeniu zamówienia i otrzymaniu płatności.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk |
705kg
|
Aplikacje
Najpopularniejszym zastosowaniem napędu obrotowego dla dwuosiowych napędów obrotowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak heliostaty i skoncentrowana fotowoltaika (CPV) oraz anteny satelitarne lub radarowe.Inne zastosowania obejmują podnośniki samochodowe, pozycjonery ramion robotów i sprzęt sceniczny.
Specyfikacja dwuosiowego pozycjonera SDE
1) Napęd obrotowy serii SDE szeroko stosowany do względnych części obrotowych trackera słonecznego.
2) Dwuosiowy tracker fotowoltaiczny i solarny
Dwuosiowe napędy obrotowe SDE zapewniają 30-letni okres eksploatacji precyzyjnego pozycjonowania 3D.Dyski SDE tworzą wydajne i niezawodne rozwiązanie w jednym dysku.Kwalifikujemy wszystkie nasze komponenty i surowce przy użyciu standardów określonych przez ISO 9001, certyfikaty CE, aby zmaksymalizować żywotność.
