Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | VE9 |
|---|---|---|---|
| Przełożenie: | 61:1 | Znamionowy wyjściowy moment obrotowy: | 7320 Nm |
| Moment trzymania: | 55000 Nm | Moment przechylania: | 16300 Nm |
| Efektywność: | 40% | Aplikacja: | System śledzenia PV |
| Podkreślić: | hydraulic slew motor,slewing gear |
||

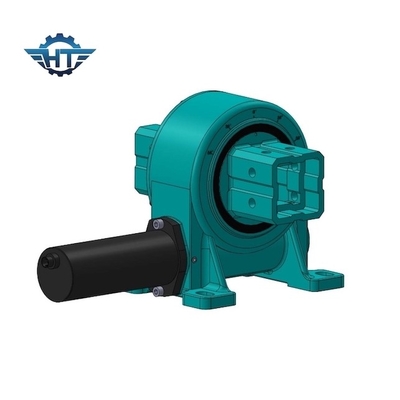

110mm Square Output VE9 Solar Slew Drive, łatwy montaż i konserwacja systemu śledzenia PV
Wyjście kwadratowe VE9 Solar Slew Drive Opis
Napędy obrotowe z przekładnią ślimakową są najbardziej opłacalnym i optymalnym rozwiązaniem dla jednoosiowych trackerów fotowoltaicznych.Zostały zaprojektowane, przetestowane i mają gwarancję dokładności i wydajności przez 30 lat.
W porównaniu ze stałymi trackerami fotowoltaicznymi, które mogą wytwarzać najwyższy poziom energii tylko wtedy, gdy słońce znajduje się pod optymalnym kątem do panelu, trackery fotowoltaiczne mogą być skierowane bezpośrednio w stronę słońca od wschodu do zachodu słońca.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
Zalety
1. Obrót ± 60 °, twardy stop/twardy limit wewnątrz napędu w przypadku awarii oprogramowania sterującego;
2. Podłączenie silnika napędowego z lewej lub prawej strony
3. Podczas instalacji nie ma konieczności regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Prosta instalacja i niska konserwacja
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
