Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Numer modelu: | SE14 |
|---|---|---|---|
| Rodzaj: | robak i ślimacznica | Dożywotni: | 30 lat |
| OEM: | Dostępny | Aplikacja: | Skoncentrowana Elektrownia |
| Stosunek: | 85:1 | Zamknięta obudowa: | TAk |
| Podkreślić: | slewing ring drive,small slew drive |
||

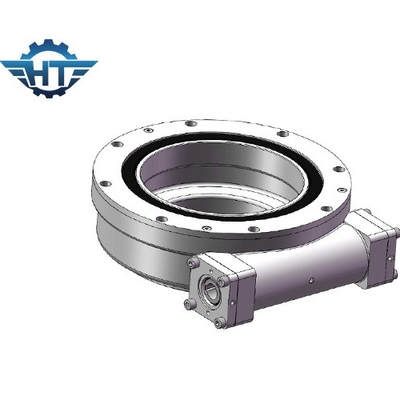

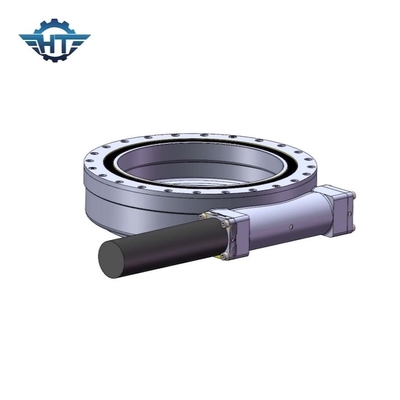

Samozamykająca się skrzynia biegów z pojedynczą osią 14 cali z silnikiem krokowym do skoncentrowanej elektrowni
Opis samozamykającego się napędu obrotu
Najpopularniejszym zastosowaniem napędu obrotowego dla jednoosiowych napędów obrotowych jest poziomy jednoosiowy system śledzenia słońca.Jednoosiowy system śledzenia to rodzaj jednostki zasilającej, która może utrzymywać panel słoneczny skierowany w stronę słońca ze wschodu na zachód i sprawić, że światło słoneczne napromieniuje panel słoneczny pionowo, gdy się porusza.Jednoosiowy napęd obrotu może poprawić precyzję śledzenia i wydajność wytwarzania energii, co oznacza, że jednoosiowy napęd obrotu jest w stanie stworzyć wydajne i niezawodne rozwiązanie w jednym napędzie.Jednoosiowe napędy obrotowe do PV można montować pionowo.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Charakterystyka i zalety
1. Wysoka precyzja pozwalająca systemowi na w pełni automatyczne śledzenie z większą precyzją
2. Aby osiągnąć około 45% większą moc wyjściową niż stały system mocowania
3. Łatwa instalacja i obsługa
4. łatwa konserwacja
Obszary zastosowań
Napędy obrotowe są idealne w sytuacjach wymagających zarówno utrzymania ładunku, jak i momentu obrotowego z tej samej skrzyni biegów.Typowe zastosowania obejmują trackery słoneczne, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki osobowe, sprzęt komunalny, osprzęt hydrauliczny, osprzęt narzędzi olejowych, koparki do opon, koparki i podnośniki samochodowe.
Jak dobrać odpowiedni rozmiar napędów obrotowych?
Wybór odpowiedniego rozmiaru napędów obrotowych w celu uniknięcia nie tylko spadku wydajności lub nadwyżki wydajności odgrywa ważną rolę w osiąganiu efektywnych kosztowo rozwiązań.
Aby dobrać odpowiedni napęd obrotowy, prosimy o podanie następujących informacji:
1. aplikacja
2. wymagany toczek wyjściowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu podaj nam obciążenie, na przykład wagę paneli i wsporników montażowych na naszym napędzie obrotowym.
3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są wykorzystywane do obliczenia, czy zalecany przez nas napęd może wytrzymać maksymalne obciążenie, gdy nadejdzie silny wiatr.
4. wymagana prędkość wyjściowa, która pomoże nam polecić odpowiednie silniki.
5. inne informacje, takie jak luz, zapotrzebowanie na stopień IP itp.
