Szczegóły Produktu:
|
| Materiał: | QT | Model: | pionowe 5 cali |
|---|---|---|---|
| Rodzaj: | robak i ślimacznica | Gwarancja: | 3 lata |
| Oem: | Do dyspozycji | Pomoc techniczna: | całe życie |
| Aplikacja: | Stacja CSP | Stosunek: | 37:1 |
| Podkreślić: | Jednoosiowy pionowy napęd obrotowy,5-calowy pionowy napęd obrotowy,pionowy napęd obrotowy z silnikiem krokowym |
||

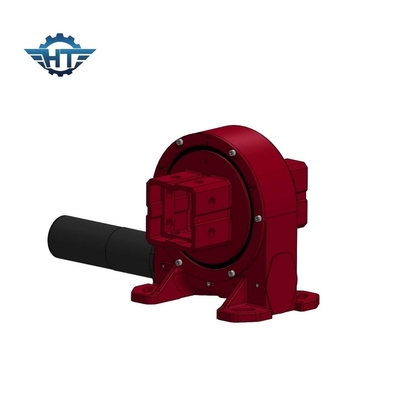

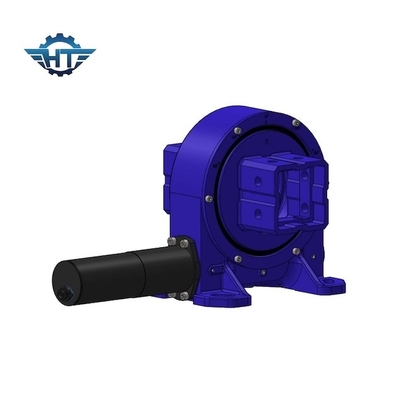

Niezawodny pionowy 5-calowy jednoosiowy napęd obrotowy z silnikiem krokowym do stacji CSP
Opis napędu obrotu pojedynczej osi
Specyfikacje: Nasze podstawowe rozmiary modeli zapewniają zakresy osiągów od 1500 Nm do 11 200 Nm momentu trzymającego, od 100 Nm do 20 000 Nm wyjściowego momentu obrotowego, od 5000 Nm do 89 000 Nm momentu przechylającego oraz przełożenia przekładni od 30:1 do 150:1.Dzięki zamontowaniu przekładni planetarnej przełożenie może być jeszcze wyższe.Napędy mogą być montowane poziomo, pionowo lub w kombinacji wielu osi.
Niezawodność: nasze dwuosiowe napędy obrotowe SDE zapewniają 30-letni okres eksploatacji precyzyjnego pozycjonowania 3D.Dyski SDE tworzą wydajne i niezawodne rozwiązanie w jednym dysku.Kwalifikujemy wszystkie nasze komponenty i surowce przy użyciu standardów określonych przez ISO 9001, certyfikaty CE, aby zmaksymalizować żywotność.
Wydajność: Nasze napędy obrotowe wykorzystują opatentowaną technologię ślimaka klepsydrowego, aby zapewnić maksymalną kontrolę i wsparcie ruchu.Nasze przekładnie ślimakowe zazębiają się od 5 do 11 zębów na linii podziałowej koła koronowego od śruby klepsydrowej, co zapewnia większe zazębienie zębów niż w przypadku standardowych ślimaków, co zapewnia skrzyni biegów większą stabilność i wytrzymałość.Dowiedz się więcej o technologii klepsydry.
Zastosowania: Najpopularniejszym zastosowaniem napędu obrotowego dla dwuosiowych napędów obrotowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak heliostaty i skoncentrowana fotowoltaika (CPV) oraz anteny satelitarne lub radarowe.Inne zastosowania, takie jak podnośniki samochodowe, pozycjonery ramion robotów i sprzęt sceniczny.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Cechy
Dzięki zastosowaniu robaka klepsydrowego dyski mają następujące cechy:
1) Wyższy wyjściowy moment obrotowy i obciążenie trzymania
2) Najwyższa precyzja śledzenia
3) Silna odporność na korozję i skuteczne uszczelnienie
Jak dobrać odpowiedni rozmiar napędów obrotowych?
Wybór odpowiedniego rozmiaru napędów obrotowych w celu uniknięcia nie tylko spadku wydajności lub nadwyżki wydajności odgrywa ważną rolę w osiąganiu efektywnych kosztowo rozwiązań.
Aby dobrać odpowiedni napęd obrotowy, prosimy o podanie następujących informacji:
1. aplikacja
2. wymagany toczek wyjściowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu podaj nam obciążenie, na przykład wagę paneli i wsporników montażowych na naszym napędzie obrotowym.
3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są wykorzystywane do obliczenia, czy zalecany przez nas napęd może wytrzymać maksymalne obciążenie, gdy nadejdzie silny wiatr.
4. wymagana prędkość wyjściowa, która pomoże nam polecić odpowiednie silniki.
5. inne informacje, takie jak luz, zapotrzebowanie na stopień IP itp.
