Szczegóły Produktu:
|
| Model: | 9 cali | Przełożenie: | 61:1 |
|---|---|---|---|
| Efektywność: | 40% | Dokładny: | ≤ 0,1 |
| Kierowca: | silnik elektryczny | Rodzaj: | Montowany pionowo |
| Aplikacja: | System paneli słonecznych | Kolor: | zgodnie z prośbą |
| Podkreślić: | hydraulic slew motor,slewing gear |
||

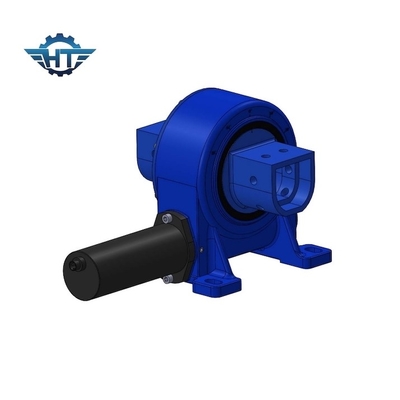

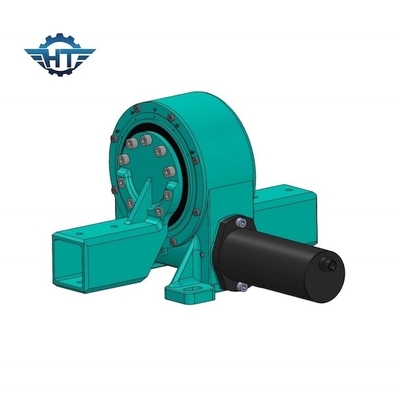

9-calowy pionowy napęd ślimakowy z przekładnią ślimakową z wysokim momentem obrotowym dla systemu paneli słonecznych
Opis napędu obrotu pionowego przekładni ślimakowej
Worm Drive — wyższa odporność na zużycie przekładni ślimakowej, która może ładować silny wyjściowy moment obrotowy i moment obrotowy przechylania przy dobrej stabilności i niezawodności.Napęd ślimakowy jest również dostępny dla większej precyzji śledzenia pola.
Nasz napęd obrotowy posiada cechy samohamowania wstecznego ze względu na charakterystykę samohamowności przekładni ślimakowej.Ta funkcja znacznie zwiększa stabilność działania hosta i współczynnik bezpieczeństwa.W porównaniu z tradycyjnymi produktami obrotowymi, przekładnia napędu obrotowego jest łatwa w instalacji, łatwa w utrzymaniu i oszczędza znaczną przestrzeń montażową.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Zalety
1. Silny moment wywracający oparty na pierścieniu obrotowym
2. Zastosuj otaczający napęd ślimakowy
3. Napęd większe obciążenie przy użyciu kontaktu wielozębnego
4. Lepsza statyczna funkcja samoblokowania;
