Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo, QT | Model: | SDE 7 |
|---|---|---|---|
| Przełożenie: | 57:1 | Wyjściowy moment obrotowy: | 0,8 kNm |
| Moment trzymania: | 6 kNm | Moment przechylania: | 9,2 kNm |
| Efektywność: | 40% | Kolor: | na podstawie RAL |
| Podkreślić: | slewing ring drive,worm drive motor |
||

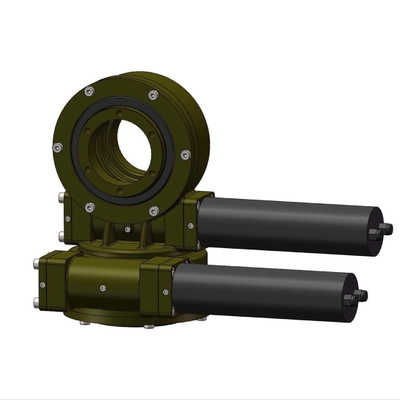

Dostosowana skrzynia biegów SDE Slew Drive do dwuosiowej anteny satelitarnej i CSP
Opis skrzyni biegów z napędem obrotowym
Napęd obrotowy Hangtuoskłada się z obudowy, łożyska wahliwego, uszczelnienia, ślimaka opasującego z kilkoma gotowymi częściami zamiennymi.Możemy również wyprodukować silnik elektroniczny i silnik hydrauliczny używany do napędów obrotowych, które mogą poruszać się w kierunku zgodnym z ruchem wskazówek zegara i w kierunku przeciwnym do ruchu wskazówek zegara.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Korzyść
1. Silny moment wywracający oparty na pierścieniu obrotowym
2. Zastosuj otaczający napęd ślimakowy
3. Napęd większego obciążenia przy użyciu kontaktu wielozębnego
4. Lepsza statyczna funkcja samoblokowania;
Aplikacje
Dwuosiowe urządzenie obrotowe Hangtuo może obracać się wokół dwóch niezależnych i oddzielnych osi, aby generować moment obrotowy, zapewniając w ten sposób szeroki zakres stabilnej i precyzyjnej transmisji.Zastosowania obejmują trackery słoneczne, heliostaty, skoncentrowaną fotowoltaikę (CPV) oraz anteny satelitarne i radiowe.
