Szczegóły Produktu:
|
| Model: | 14 cali | Moment trzymania: | 54200 Nm |
|---|---|---|---|
| Moment przechylania: | 68000 Nm | Wyjściowy moment obrotowy: | 6550 Nm |
| Obciążenie osiowe: | 680 kN | Radykalne obciążenie: | 230 kN |
| Certyfikaty: | ISO9001, CE | Namalowany: | Standardowy srebrny szary |
| Podkreślić: | Samoblokujący napęd ślimakowy systemu PV,samoblokujący napęd ślimakowy 680KN,napęd ślimakowy 680KN |
||

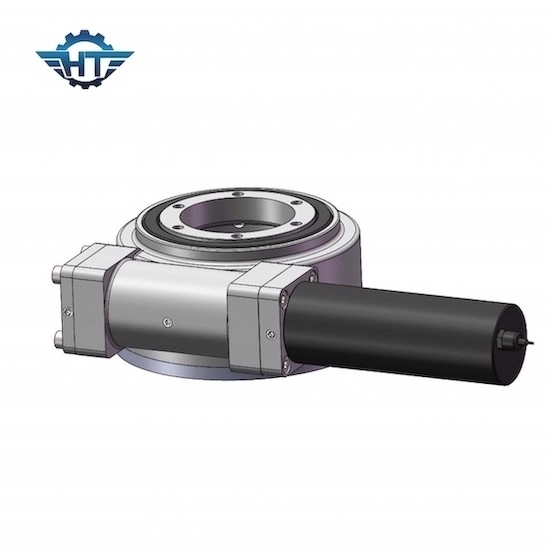

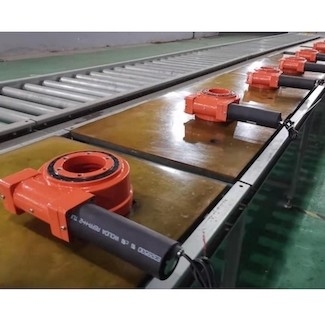

Samoblokujący reduktor elektrycznych napędów obrotowych do 30-letniego systemu śledzenia PV w terenie
Samoblokujące elektryczne napędy obrotowe Opis
Napęd obrotu lub wieniec obrotu można traktować jako przekładnię, ponieważ podstawowymi elementami są łożysko obrotu i wał ślimakowy.Składa się również z elementów pomocniczych, takich jak uszczelki, obudowa i silnik.Silnik jest zwykle motoreduktorem planetarnym DC, motoreduktorem AC lub silnikiem hydraulicznym.
Obrotowe urządzenie napędowe ma ogólną wysoką ochronę i stabilność odpowiednią do trudnych warunków zewnętrznych.Bezobsługowy napęd obrotowy siłownika ma ogólny poziom ochrony nie niższy niż IP65 i może działać stabilnie przez długi czas w trudnych warunkach zewnętrznych.
Cechy
1. Odwrócona charakterystyka samoblokowania, która znacznie poprawia stabilność systemu i zwiększa współczynnik bezpieczeństwa.
2. Łatwy w instalacji, łatwy w utrzymaniu i oszczędza znaczną przestrzeń montażową
3. Przyjmuje technologię ślimaka klepsydry, która zapewnia większy kontakt zębów, a tym samym wyższy moment obrotowy
4. Technologia przetwarzania utwardzania w celu zwiększenia żywotności napędu obrotowego.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samoblokujący |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Aplikacje
Nadejście ery przystępnego dostępu do Internetu skłoniło firmy inwestycyjne do przyjęcia różnych nowych technologii w celu obniżenia kosztów energii elektrycznej.Wspornik śledzący to nowa technologia, która była preferowana w ciągu ostatnich jednego lub dwóch lat i może obniżyć koszty energii elektrycznej.
Rodzaje uchwytów śledzących PV
Istnieje około pięciu typów wsporników do elektrowni fotowoltaicznych:
1) Najlepszy typ o stałym nachyleniu (najczęściej używany wcześniej)
2) Płaski, jednoosiowy typ śledzenia (obecnie najczęściej używany wspornik śledzenia)
3) Typ śledzenia pochyłej pojedynczej osi
4) Typ śledzenia w dwóch osiach
5) Stały regulowany typ (ilość aplikacji jest druga po wsporniku stałym, a także jest podzielona na różne formy)
Najbardziej podstawową różnicą między różnymi trybami pracy jest różnica w wytwarzaniu mocy.Oczywiście początkowa inwestycja oraz koszty eksploatacji i konserwacji również będą się różnić.
