Szczegóły Produktu:
|
| Materiał: | Żeliwo | Model: | 9 cali |
|---|---|---|---|
| Przełożenie: | 61:1 | Efektywność: | 40% |
| Dokładny: | ≤ 0,1 | Oś: | Pionowy Pojedynczy |
| Kolor: | zgodnie z prośbą | Moment trzymania: | 30800 Nm |
| Podkreślić: | solar slew drive,slewing drive for solar tracking system |
||

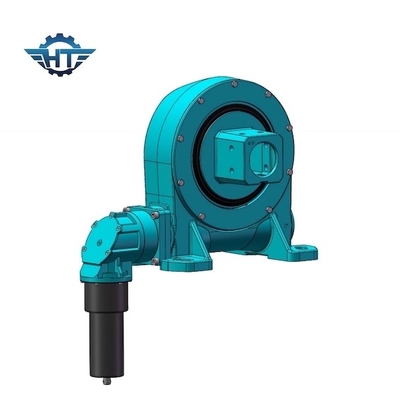

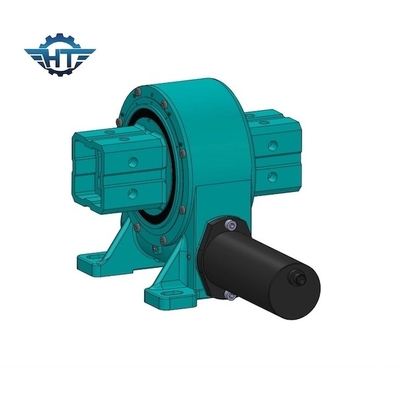

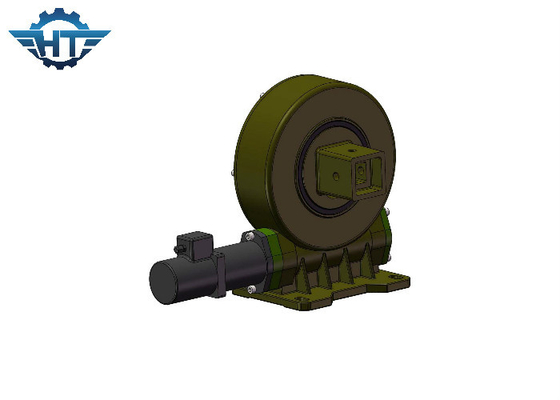

Vertica Worm Drive Slew Ring Stopień ochrony IP66 dla płaskiego jednoosiowego urządzenia do śledzenia słonecznego
Opis pierścienia obrotowego napędu ślimakowego
przekładnie obrotowe pomagają zwiększyć efektywność i opłacalność instalacji słonecznych, wspierając ruch zarówno w jedno-, jak i dwuosiowych trackerach słonecznych.Przenoszenie ogromnych systemów śledzenia słońca wymaga obrotowych skrzyń biegów, które oferują zarówno wielopłaszczyznowe utrzymywanie obciążenia, jak i moment obrotowy.Napędy obrotowe, które angażują większą liczbę zębów, zapewniają lepszy kontakt oraz wysoki i silny moment obrotowy.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk |
251 kg |
Aplikacja
Obrotowe lokalizatory słoneczne dla przemysłu solarnego.
Urządzenia do śledzenia osi słonecznych poruszają panelami słonecznymi w taki sposób, że mają większy dostęp do energii słonecznej i wytwarzają więcej energii.Mogą być jednoosiowe lub dwuosiowe.
Nasze niestandardowe rozwiązania dla przemysłu fotowoltaicznego pomagają wykorzystać energię słoneczną w wydajny i oszczędny sposób.Nasze napędy obrotowe i przekładnie ślimakowe zapewniają najwyższy dynamiczny i statyczny moment obrotowy w niewielkiej obudowie.W zastosowaniach, w których dokładność wskazywania ma kluczowe znaczenie, nasza technologia podwójnej osłony przekładni ślimakowej zapewnia precyzję i dokładność przy absolutnym zerowym luzie.
Zasilany technologią ślimaka klepsydrowego dla maksymalnego momentu obrotowego przekładni i płynnego obrotu.Zastosowania napędów obrotowych obejmują również dźwigi samochodowe, podnośniki osobowe, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, dźwigi morskie, ładowarki do opon, koparki i podnośniki samochodowe, energię wiatrową, satelitę, roboty itp.
