Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | VE7" |
|---|---|---|---|
| Przełożenie: | 57:1 | Znamionowy wyjściowy moment obrotowy: | 1750 Nm |
| Trzymający moment obrotowy: | 13200 Nm | Moment obrotowy przechylania: | 7000 Nm |
| wydajność: | 40% | Kolor standardowy: | RAL9006 |
| Podkreślić: | slew drive motor,worm gear slew drive |
||

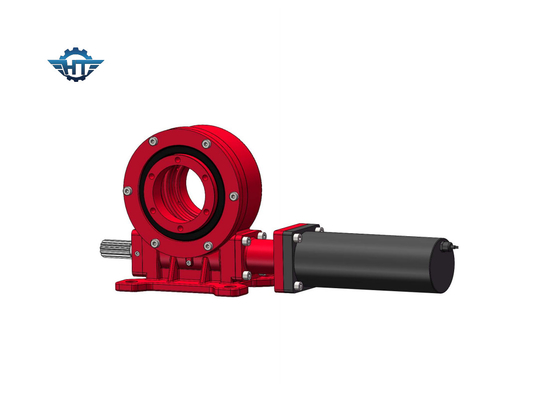

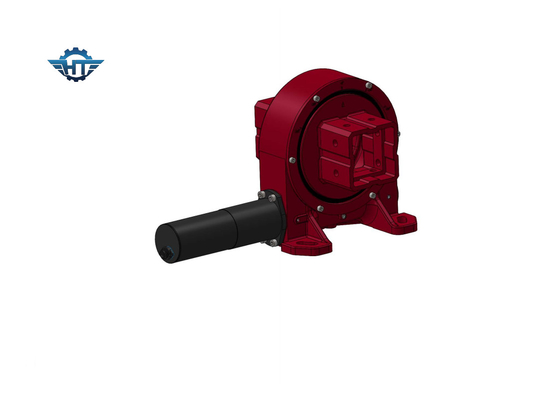

CE i ISO VE7 Zestaw biegów z napędem śledzącym, pionowa obudowa worm gear z napędem śledzącym
Opis napędu z prądem z jednej osi pionowej
Napęd obrotowy ma funkcję samoblokującą się wstecz ze względu na napęd obrotowy z właściwościami samoblokującymi się wstecz.Ta cecha znacznie zwiększa stabilność działania gospodarza i czynnik bezpieczeństwaW porównaniu z tradycyjnymi produktami obracającymi się, skrzynia biegów z napędem obracającym się jest łatwa w instalacji, prosta w konserwacji i oszczędza znaczną przestrzeń instalacyjną.
Dane techniczne napędu obrotowego VE
| Model | Wskaźnik | Nominalny moment obrotowy (Nm) | Przykładowy moment obrotowy (Nm) | Prędkość obrotowa | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokowanie | Masę (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Tak, proszę. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Tak, proszę. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Tak, proszę. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Tak, proszę. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Tak, proszę. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Tak, proszę. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Tak, proszę. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Tak, proszę. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Tak, proszę. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Tak, proszę. | 251 |
Zalety
1Wysoki moment obrotowy zwiększa bezpieczeństwo systemu śledzenia energii słonecznej
2. 360 stopni obrotowy
3Owijający napęd robaka w środku
4. Wielopłytkowy kontakt zębów w celu zapewnienia wysokiego obciążenia
5Funkcja samozablokowania
Usługi dostosowane
1Specjalny projekt oparty na różnych zastosowaniach i projektach
2Można dopasować różne rodzaje silników, takie jak silniki hydrauliczne, silniki krokówkowe, silniki elektryczne itp.
3. Różne kolory są dostępne w oparciu o kod RAL; nasz standardowy kolor to RAL 9006.
Słownik kluczowych parametrów
Moment nachylenia:Jeżeli moment rzeczywisty jest większy niż znamionowy moment nachylenia,Zwrot napędu zostanie odwrócony..
Obciążenie promieniowe:Obciążenie pionowe w stosunku do osi łożyska obrotowego
Obciążenie osiowe:Obciążenie równoległe do osi łożyska obrotowego
Moment obrotowy:Jest to moment obrotowy.Kiedy napęd obraca się odwrotnie, a części nie są uszkodzone, maksymalny osiągnięty moment obrotowy nazywa się momentem przytrzymującym, jest również postrzegany jako moment złamany.
Samozablokowanie:Tylko w przypadku obciążenia napęd obrotowy nie jest w stanie odwrócić się i dlatego nazywa się samoblokadą.
