Szczegóły Produktu:
|
| Rodzaj: | Napęd obrotowy | Materiał: | 42CRMN lub 50Mn |
|---|---|---|---|
| Zastosowanie: | Układ zasilania energią słoneczną | Gwarancja: | 10 lat |
| Kolor: | Wymagane przez klienta | Wielkość: | 3 cale - 25 cali |
| Silnik: | 24v | Cechy: | Długie życie |
| Podkreślić: | slewing drive for solar tracking system,solar tracker drive |
||

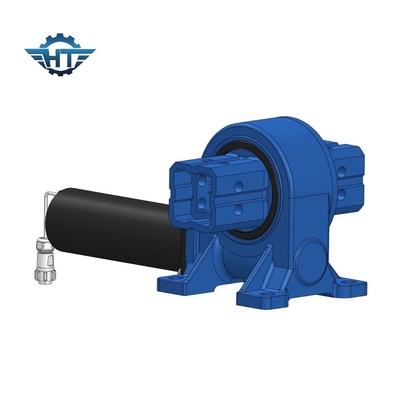

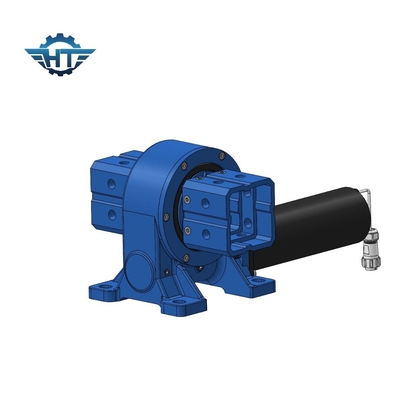

Vertical VE5 Small Slew Drive Motor może być dopasowany do systemu czujników
Opis napędu małych przeciągów
The solar tracking system is a mechanical and electronic control unit system that optimizes the use of sunlight in photothermal and photovoltaic power generation to achieve improved photoelectric conversion efficiencyObejmuje: napędy, silniki (przewodnik stały, krok, serwo, silniki z planetarnymi zębami, silniki z pręty itp.), zęby robocze, systemy czujników itp.
1. Płaskie jednoosiowe połączenie
Odpowiednie dla szerokości geograficznych poniżej 30 stopni i nachylenia ziemi poniżej 12 stopni.
2. Oblique jednoosiowe połączenie
Podłoga powinna być przybliżenie płaska, aby nadawać się do użytku w średnich i wysokich szerokościach geograficznych.
3. Układacz o jednej osi
Odpowiednie dla średnich do wysokich szerokości geograficznych.
4. Podwójna oś
Parametry wydajności napędu pionowego
| Model | Wskaźnik | Narysowany moment wyjściowy | Przykładowy moment nachylania | Obciążenie osiowe | Obciążenie promieniowe | Moment utrzymania | Efektywność | Dokładność | Samoblokowanie | Waga |
| N.m | N.m | kN | kN | N.m | stopień | - Tak, proszę. | kg | |||
| 3 cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Tak, proszę. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Tak, proszę. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Tak, proszę. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Tak, proszę. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Tak, proszę. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Tak, proszę. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Tak, proszę. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Tak, proszę. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Tak, proszę. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Tak, proszę. | 244 kg |
Cechy
1. Obrót od 0 do 180°
2. Podłącz silnik napędowy po lewej lub prawej stronie
3. tłuszcz wypełniony przed produkcją
4. Prosta instalacja
5Niska utrzymanie
6Przesunięcie jest samozablokowane, dlatego hamowanie nie jest konieczne.
7Wysoki moment obrotowy, odpowiedni do montażu pionowego
