Szczegóły Produktu:
|
| Rodzaj: | W załączeniu | Zastosowanie: | Maszyneria konstrukcyjna |
|---|---|---|---|
| Kierowca: | Silnik hydrauliczny | Stopień ochrony IP: | IP66 |
| Kolor: | zgodnie z prośbą | Wydajność: | 40% |
| Model: | VE9 | Stosunek: | 61:1 |
| Podkreślić: | slewing drive for solar tracking system,solar tracker drive |
||

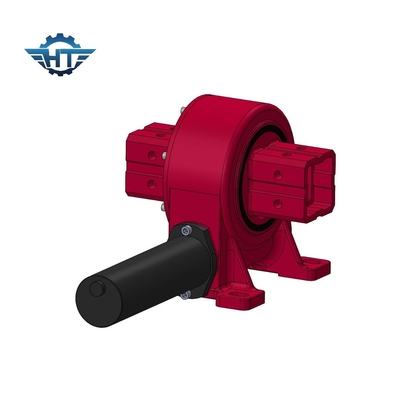

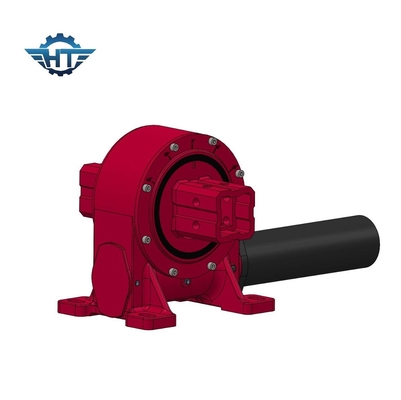

Vertial Worm Gear Slew Drive With Hourglass Worm For Linkage Single Axis Tracking System (Worm piaszczasowy z układem śledzenia pojedynczej osi)
Opis napędu worm gear slew
Projektowanie pionowe jest największym jasnym punktem napędowym Hangtuo. Projektowanie pionowe jest używane głównie do systemów słonecznych.Specjalna struktura uproszcza złożoną strukturę uchwytu układu śledzenia słonecznego o jednej osi, obniżając koszty całego systemu, konstrukcja pionowa odgrywa bardziej konkurencyjną rolę na rynku monitorów słonecznych.
Dane techniczne napędu obrotowego serii VE
| Model | Wskaźnik | Nominalny moment obrotowy (Nm) | Przykładowy moment obrotowy (Nm) | Prędkość obrotowa | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokowanie | Masę (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Tak, proszę. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Tak, proszę. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Tak, proszę. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Tak, proszę. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Tak, proszę. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Tak, proszę. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Tak, proszę. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Tak, proszę. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Tak, proszę. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Tak, proszę. | 251 |
| Model: | VE9 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Rodzaj | Włączone |
| Materiał | 42CrMo,50Mn | Moment wyjściowy | 7320 N.m |
| Moment nachylenia moment obrotowy | 18300 N.m | Moment utrzymania | 51000 N.m |
| Wskaźnik statycznej osi | 90 KN | Wskaźnik statyczny promieniowania | 160 KN |
| Dynamiczny poziom osi | 45 KN | Dynamiczny poziom promieniowania | 80 KN |
| Wskaźnik przekładni | 61:1 | Efektywność | 40% |
Wnioski
Najczęstszym zastosowaniem napędu obrotowego dla napędów obrotowych dwuosiowych są dwuosiowe śledzące urządzenia słoneczne, takie jak heliostaty i koncentracja fotowoltaiczna (CPV), oraz anteny satelitarne lub radarowe.Inne zastosowania obejmują windy samochodowe, pozycjonatorów ręek i sprzętu scenicznego.
Specyfikacje urządzenia pozycjonowania dwukołowego SDE
Cechy
1Wyroby pionowo zamknięte z pojedynczym lub podwójnym wyjściem.
2/Używając zębów piaskowniczych, wielozębnych kontaktów, /przekazując duży moment obrotowy, /by wytrzymać większe obciążenie.
Wnioski
Istnieje wiele zastosowań, w których można użyć napędu obrotowego, głównie dlatego, że jest on odpowiedni do zastosowań, które wymagają obciążenia w celu utrzymania mocy i momentu obrotowego.
Typowe zastosowania napędu swingowego obejmują, między innymi:
1.Słoneczny lokator.
2.Turbiny wiatrowe
3- Podnoszenie męskie.
4Maszyny hydrauliczne
5Telehandler.
6- Ekskawator.
7- Podnieś.
8- Żurawie.
9Sprzęt wiertniczy
10- Sprzęt wojskowy.
