Szczegóły Produktu:
|
| Model: | 9 cali | wydajność: | 40% |
|---|---|---|---|
| Dokładny: | ≤ 0,1 | Kierowca: | Silnik elektryczny |
| Rodzaj: | Montowany pionowo | Zastosowanie: | Śledzenie słoneczne |
| Kolor: | Wymagany | Pakiet: | Pudło ze sklejki |
| Podkreślić: | vertical slew drive solar,worm slew drive solar,self locking slew drive solar |
||

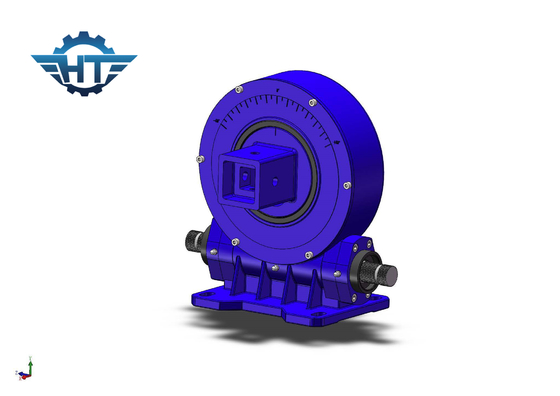

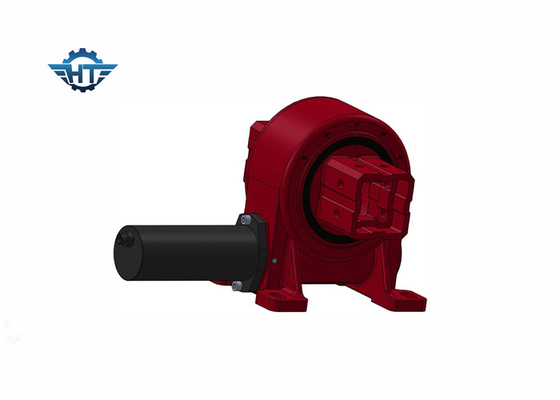

VE9 Vertical Worm Gear Slew Drive, kompaktowy i wytrzymały do podnoszenia i operacji na dużej wysokości
Opis napędu pionowego szczeniaka
1Modularność
Ze względu na wysoką integrację napędu obrotowego użytkownicy nie muszą kupować i przetwarzać każdej części obracającego się urządzenia pojedynczo.zmniejsza również procedury przygotowania na początku produkcji produktu, a tym samym znacznie zwiększa produktywność pracy.
2. Bezpieczeństwo
Napęd zębatka ma właściwości odwrotnego samoblokowania, który może realizować odwrotne samoblokowanie, tj. robaka może być napędzany tylko przez robaka,i robak nie może być napędzany przez robakaTa cecha sprawia, że napęd obrotowy może być szeroko stosowany w podnoszeniu, operacjach na dużych wysokościach i innych urządzeniach.znacznie poprawia stabilność pracy i czynnik bezpieczeństwa silnika głównego.
3. Uproszczenie projektu hosta
W porównaniu z tradycyjną skrzynią biegów, skrzynię biegów robaka może uzyskać stosunkowo większy współczynnik redukcji.tym samym zmniejszając koszty zakupu dla klientów, a także znacznie zmniejsza występowanie awarii głównego silnika.
Parametry serii VE
| Model | Wskaźnik | Wymagania dotyczące właściwości mechanicznych | Przykładowy moment nachylenia ((N.m.) | Prędkość obrotowa | Obciążenie osiowe ((kN) | Obciążenie promieniowe ((kN) | Efektywność | Dokładność ((°) | Samoblokowanie | Waga ((kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Tak, proszę. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Tak, proszę. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Tak, proszę. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Tak, proszę. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Tak, proszę. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Tak, proszę. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Tak, proszę. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Tak, proszę. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Tak, proszę. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Tak, proszę. | 251 |
Zalety
1Silny moment przewracania na podstawie obrotowego pierścienia
2Przyjmij napęd robaka.
3. Prowadzenie większego obciążenia dla użycia wielozębnego kontaktu
4Lepsza funkcja samoblokowania statycznego
