Szczegóły Produktu:
|
| Model: | VE7" | Przełożenie: | 57:1 |
|---|---|---|---|
| Znamionowy wyjściowy moment obrotowy: | 1750 Nm | Trzymający moment obrotowy: | 13200 Nm |
| Moment obrotowy przechylania: | 7000 Nm | Zamknięta obudowa: | - Tak, tak. |
| Moc wejściowa: | AC/DC | Napięcie wejściowe: | 24 V |
| Podkreślić: | vertical worm gear slew drive,envelope worm gear slew drive,CE slew drive for solar tracker |
||

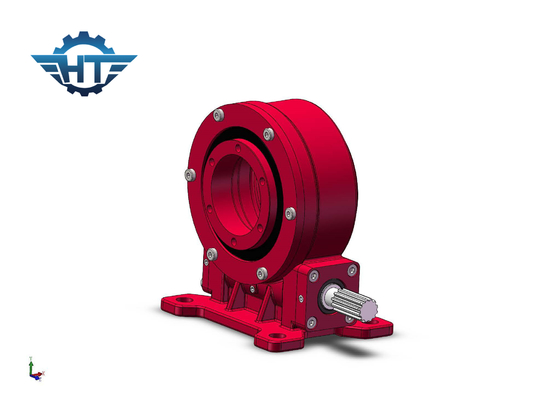

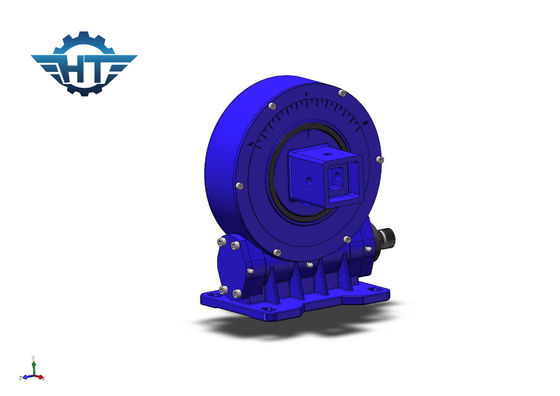

CE Vertical Envelope Worm Gear Slew Drive dla urządzenia do śledzenia słonecznego
Opis napędu śluzowego worm gear
Ponieważ rdzeń urządzenia napędowego posiada łożysko obrotowe, może jednocześnie znieść działanie siły osiowej, siły promieniowej i momentu nachylenia.W porównaniu z tradycyjnymi produktami obrotowymi, ma cechy prostej instalacji, łatwej konserwacji i oszczędności miejsca instalacji w większym stopniu.
Dane techniczne napędu obrotowego VE
| Model | Wskaźnik | Nominalny moment obrotowy (Nm) | Przykładowy moment obrotowy (Nm) | Prędkość obrotowa | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokowanie | Masę (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Tak, proszę. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Tak, proszę. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Tak, proszę. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Tak, proszę. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Tak, proszę. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Tak, proszę. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Tak, proszę. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Tak, proszę. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Tak, proszę. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Tak, proszę. | 251 |
Zalety
1Wysoki moment obrotowy zwiększa bezpieczeństwo systemu śledzenia energii słonecznej
2. 360 stopni lub +60~-60 zakres obrotowy lub na życzenie klienta
3Owijający napęd robaka w środku
4. Wielopłytkowy kontakt zębów w celu zapewnienia wysokiego obciążenia
5Funkcja samozablokowania
Usługi dostosowane
1Specjalny projekt oparty na różnych zastosowaniach i projektach
2Można dopasować różne rodzaje silników, takie jak silniki hydrauliczne, silniki krokówkowe, silniki elektryczne itp.
3. Różne kolory są dostępne w oparciu o kod RAL; nasz standardowy kolor to RAL 9006.
Słownik kluczowych parametrów
Moment nachylenia:Jeżeli moment rzeczywisty jest większy niż znamionowy moment nachylenia,Zwrot napędu zostanie odwrócony..
Obciążenie promieniowe:Obciążenie pionowe w stosunku do osi łożyska obrotowego
Obciążenie osiowe:Obciążenie równoległe do osi łożyska obrotowego
Moment obrotowy:Jest to moment obrotowy.Kiedy napęd obraca się odwrotnie, a części nie są uszkodzone, maksymalny osiągnięty moment obrotowy nazywa się momentem przytrzymującym, jest również postrzegany jako moment złamany.
Samozablokowanie:Tylko w przypadku obciążenia napęd obrotowy nie jest w stanie odwrócić się i dlatego nazywa się samoblokadą.
