Szczegóły Produktu:
|
| Nazwa handlowa: | Hangtuo | Materiał: | 50Mn, 42CrMo |
|---|---|---|---|
| świadectwo: | ISO9001, CE | Silnik: | 24VDC |
| Konserwacja: | Bezpłatny | Kolor: | zgodnie z prośbą |
| Samoblokujący: | - Tak, tak. | Trzymający moment obrotowy: | 39 kNm |
| Podkreślić: | Vertical Slew Drive Gearbox,Vertical slew gearbox,24vdc Slew Drive Gearbox |
||

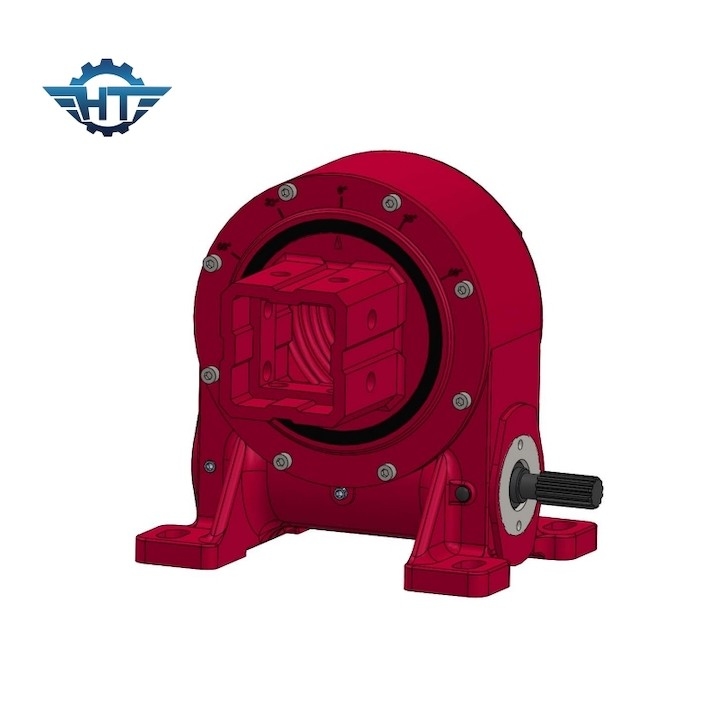

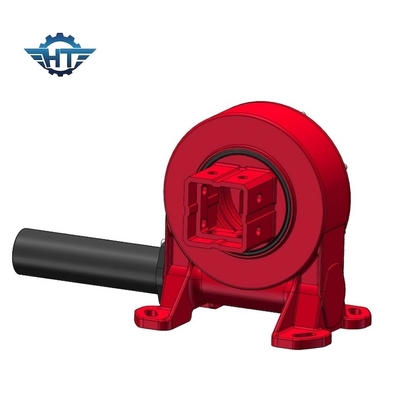

Zestaw biegów z pionowym napędem ze ślizgiem do automatycznych urządzeń śledzących energię słoneczną
Opis skrzynki biegów z napędem pionowym
Napęd obrotowy zamontowany pionowo jest specjalnie zaprojektowany do automatycznych systemów śledzenia energii słonecznej, które wymagają śledzenia osi poziomej.Dokładne obracanie pionowego napędu przewodu umożliwia mechanizmowi precyzyjne śledzenieTen rodzaj pionowego napędu obrotowego jest wytwarzany przy użyciu najnowszej technologii z mechanizmem zegarka piaskowego.Forma kontaktu zębów może wspierać wyższą przepustowość momentu obrotowego niż normalny napędDzięki temu można zainstalować większą ilość paneli słonecznych, zmniejszając koszty instalacji.Należy wziąć pod uwagę wymagany moment obrotowy i warunki ładowania.
VE Strona danych napędu obrotowego
| Model | Wskaźnik | Wymagania dotyczące właściwości mechanicznych | Przykładowy moment nachylenia ((N.m.) | Prędkość obrotowa | Obciążenie osiowe ((kN) | Obciążenie promieniowe ((kN) | Efektywność | Samoblokowanie | Waga ((kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Tak, proszę. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Tak, proszę. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Tak, proszę. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Tak, proszę. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Tak, proszę. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Tak, proszę. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Tak, proszę. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Tak, proszę. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Tak, proszę. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Tak, proszę. | 251 |
Wybór napędu zwrotnego
Kiedy sWybierając odpowiedni napęd obrotowy, potrzebujemy krótkich informacji o systemie śledzenia słonecznego:
1- skalę projektów.Projekty o dużej skali i duże projekty zazwyczaj wykorzystują horyzontalne jednoosiowe urządzenia do śledzenia energii słonecznej, podczas gdy urządzenia do śledzenia energii z dwóch osi są najczęściej stosowane w mniejszych zastosowaniach mieszkaniowych.
2. obciążenie napędu i jego odległość grawitacyjna
3. Prędkość wyjścia
Wnioski
śledzące urządzenia słoneczne, turbiny wiatrowe, anteny satelitarne i radarowe, żurawie ciężarowe, podnośniki, urządzenia użyteczności publicznej, wyposażenie hydrauliczne, urządzenia narzędzia olejowego, urządzenia do obsługi opon, koparki,i windy samochodowe.
Opakowanie i wysyłka
Opakowanie wewnętrzne: folia antyrostyczna; plastikowe worki próżniowe.
Opakowanie zewnętrzne: karton twardy; pudełko drewniane; palety drewniane.
Okres wysyłki: ekspresowo, lotnicze, lądowe, morskie.
Dla próbek, ponieważ napęd jest z małym wymiarem, ale ciężką wagą, to nie jest opłacalne wysyłka morską podczas ekspresowej wysyłki opłacalny sposób,Nasz personel logistyczny zapyta TNT, DHL, UPS, FEDEX, aby porównać cenę ekspresową w celu znalezienia najbardziej opłacalnego sposobu.
W przyszłości zalecamy wysyłkę na morzu.
Uwaga:
Ekspres: od drzwi do drzwi, wystarczy zapłacić podatek od przywozu, jeśli wymaga to cel.
Powietrze lub morze: od fabryki do miejsca docelowego lotniska / portu morskiego, trzeba zapłacić opłatę za miejsce docelowe pobierane przez lotnisko ((opłata za miejsce docelowe jest zawsze pobierana za B / L niezależnie od tego, czy paczka jest duża, mała,ciężkie lub lekkie, zwykle 200~400 USD za ładunek) oraz podatek przywozowy, jeśli wymaga tego cel.
Pociągiem: czasami cena wysyłki jest taka sama jak po morzu, ale przy mniejszym czasie wysyłki niż po morzu, weźmiemy pod uwagę tę drogę wysyłki, jeśli towary są pilnie potrzebne przez naszych klientów.
