Szczegóły Produktu:
|
| Rodzaj: | Zestawy przekładni ślimakowych | Przełożenie: | 37:1 |
|---|---|---|---|
| Efektywność: | 40% | Instalacja: | Poziomy pionowy |
| Wniosek: | Energia słoneczna | Usługa OEM: | Do dyspozycji |
| Miejsce pochodzenia: | Changzhou, Chiny | Kierowca: | 24VDC |
| Podkreślić: | C5 Corrsion Single Axis Slewing Drive,pionowy jednoosiowy napęd obrotowy,napęd solarny z pojedynczą kopertą |
||

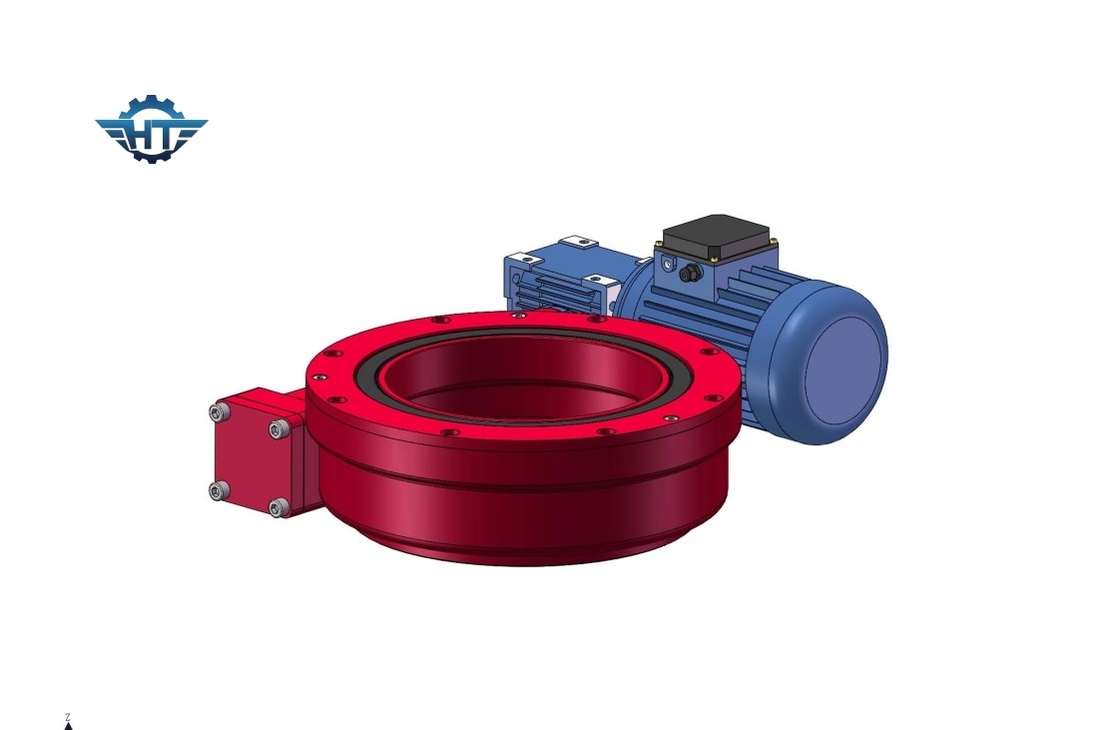

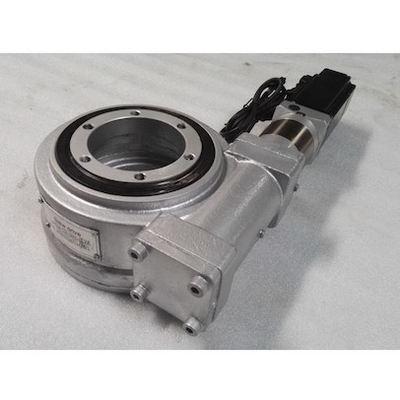

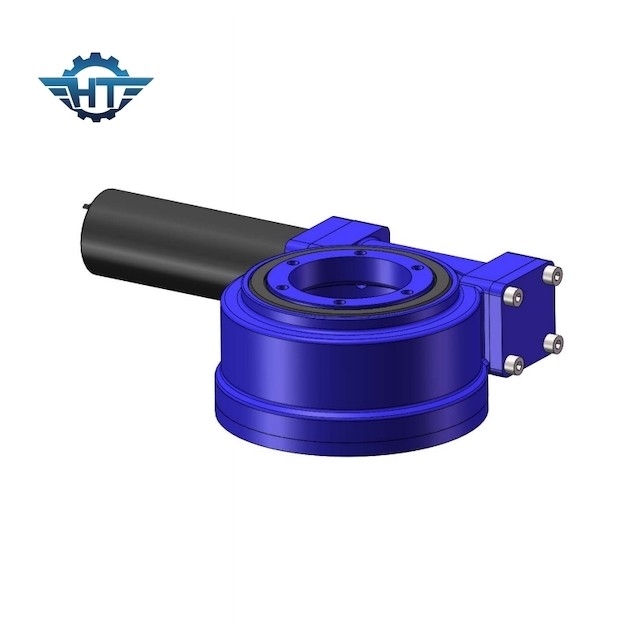

Obwiedniowy napęd ślimakowy, stopień korozji C5 do zewnętrznych urządzeń śledzących energię słoneczną
Opis napędu przekładni ślimakowej Corrsion C5
Napęd obrotu z pojedynczą przekładnią ślimakową to zwarta konstrukcja, na którą składa się ślimak, przekładnia, obudowa, podstawa itp. Jednostka ta posiada zalety napędu obrotowego.
Przekładniowy napęd obrotowy jest odpowiedni do zastosowań, które wymagają powolnego obrotu z ruchem ciągłym lub ruchu i zdolnym do obsługi połączonych ładunków.Produkt posiada standardowe wymiary do podłączenia silnika elektrycznego, hydraulicznego, serwomotoru itp. oraz do podłączenia całego systemu do urządzeń.Ze względu na swoją kompaktowość i wysoką sztywność, ślimakowy układ napędowy znajduje zastosowanie w różnych urządzeniach, takich jak mobilne platformy montażowe, system satelitarny, hydrauliczne żurawie przeładunkowe na pojazdach odstawczych, małe dźwigi morskie, wysuwane drabiny obrotowe, w zespołach kołowych dużych morskich portalowych transporterów, jest obecnie szczególnie szeroko stosowany w energii słonecznej.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Aplikacje
Jednoosiowa tablica systemu śledzenia słonecznego
Przy projektowaniu jednoosiowego śledzącego układu ogniw słonecznych należy uwzględnić podstawowe warunki instalacji, w szczególności kierunek wiatru i siłę wiatru.Pozioma pojedyncza oś może obrócić panel w kierunku poziomym w przypadku napotkania bardzo silnego wiatru, co może zapobiec uszkodzeniu panelu przez bardzo silny wiatr;Kąt panelu można również zmieniać zgodnie z kierunkiem, aby zmniejszyć możliwość uszkodzenia panelu.
Kiedy jest zamieć, tablicę baterii można ustawić tak bardzo, jak to możliwe, aby śnieg zsuwał się w dół, a uderzenie w tablicę baterii można również zmniejszyć w przypadku dużego gradobicia.
