Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | Przekładnia ślimakowa 7 cali |
|---|---|---|---|
| Przełożenie: | 31:1 | wydajność: | 40% |
| Dokładny: | <0,1 stopnia | Kierowca: | Elektryczny/Hydrauliczny/Serwo |
| Kolor: | Srebrnoszary | Miejsce pochodzenia: | Changzhou, Chiny |
| Podkreślić: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

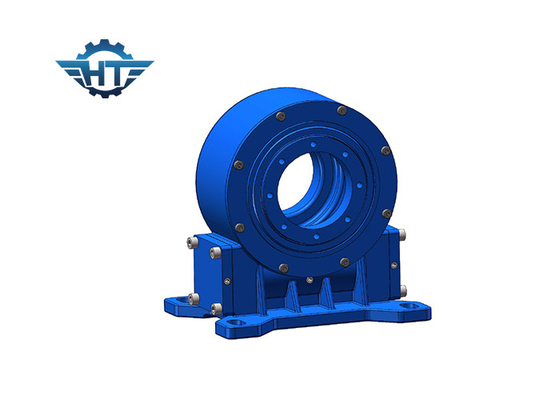

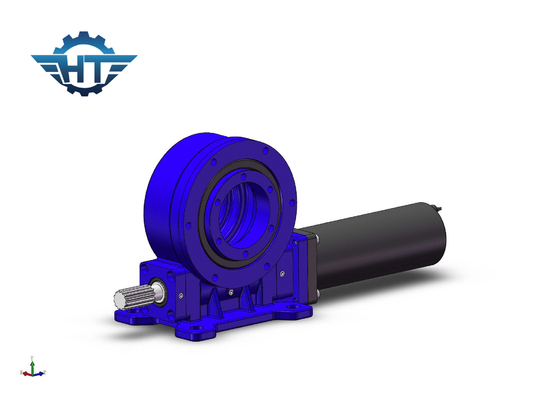

7 Inch Hourglass Worm Zero Backlash Slew Drive Do Parabolic Trough Elektrownia słoneczna
Opis napędu zwrotnego zero
Prędkości obrotowe z napędem zerowego odruchu robaka są głównie stosowane w zastosowaniach CSP, takich jak paraboliczne lub korytarze,Jest to rodzaj kondensatora ciepła, który może pochłaniać ciepło do określonej substancji chemicznej i przenosić ciepło do energii elektrycznej..
Nazwa produktu VE7
Normalna prędkość wyjścia: 0,03 obr./min.
Normalny moment obrotowy: 7320 Nm
Maksymalny moment obrotowy: 10980 N.m
Moment nachylenia: 8 kN.m.
Przykład momentu obrotowego:
Stałe obciążenie osiowe: 30 kN
Statyczne obciążenie radialne: 100 kN
Wskaźnik napędu: 51:1
Odległość odwrotnej reakcji: <= 0,15°
IP ((klasa): 66
Wydajność: 40%
Temperatura: od -40°C do +120°C
Dane dotyczące mocy silnika redukcyjnego
Napęd nominalny: 24 VDC
Prąd normalny: < 7,5 A
Moc wyjściowa: 126 W
Prędkość wyjścia: 1,6 obr./min.
Przykładowy moment obrotowy: 359 Nm
Maksymalny moment obrotowy: 538 Nm
Hałas: < 65 dB
Zalety
1Obrót 360 stopni.
2. podłączenie silnika napędowego z lewej lub prawej strony,
3W trakcie montażu nie jest konieczne regulacja odległości przekładni; jest ona ustawiona już przez producenta przed fabryczną instalacją
4. Prosta instalacja i niska konserwacja
5- racjonalne wykorzystanie przestrzeni
6Przesunięcie jest samozablokowane, dlatego hamowanie nie jest konieczne.
7Łatwy i płynny sposób uruchamiania i zatrzymania
8Wysoka dokładność.
Specyfikacje napędu pionowego zwrotnego zero
| Model | Wskaźnik | Narysowany moment wyjściowy | Przykładowy moment nachylania | Obciążenie osiowe | Obciążenie promieniowe | Moment utrzymania | Efektywność | Dokładność | Samoblokowanie | Waga |
| N.m | N.m | kN | kN | N.m | stopień | - Tak, proszę. | kg | |||
| 3 cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Tak, proszę. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Tak, proszę. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Tak, proszę. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Tak, proszę. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Tak, proszę. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Tak, proszę. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Tak, proszę. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Tak, proszę. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Tak, proszę. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Tak, proszę. | 244 kg |
Zakres zastosowania
Typowe zastosowania obejmują urządzenia do śledzenia energii słonecznej, turbiny wiatrowe, anteny satelitarne i radarowe, żurawie ciężarowe, podnośniki, sprzęt użyteczności publicznej, urządzenia hydrauliczne, sprzęt narzędziowy do produkcji oleju, urządzenia obsługujące opony,grzebacz s, i windy samochodowe.
