Szczegóły Produktu:
|
| Rodzaj: | Przekładnia ślimakowa z pojedynczą kopertą | Materiał: | 42CRMN lub 50Mn |
|---|---|---|---|
| Wniosek: | Poziome systemy śledzenia pojedynczej osi | Życie w terenie: | 30 lat |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą | Rozmiar: | 3 cale do 25 cali |
| Zasilanie silnika: | 24V, 12V, 48V | Cechy: | Długa żywotność, samoblokujący |
| Podkreślić: | Napęd łożysk obrotowych przeciwluzowych,napęd łożysk obrotowych 48 V,napęd przeciwluzowy solarny |
||

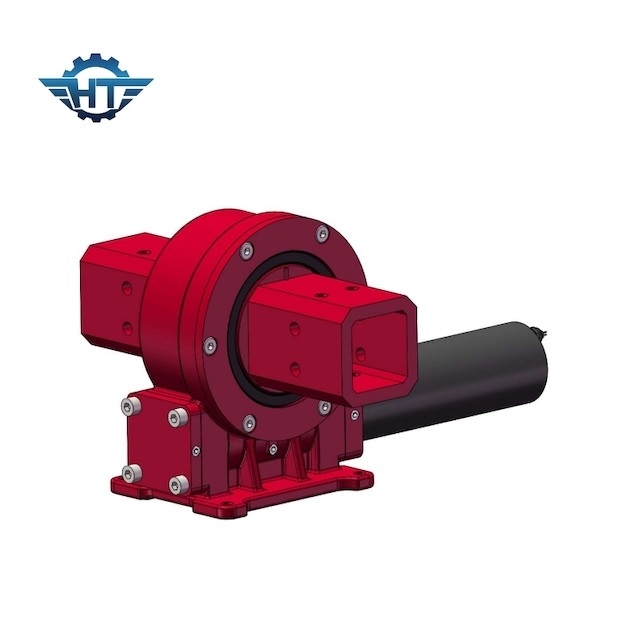

Napęd obrotowy z małym luzem VE5 do poziomych jednoosiowych systemów śledzenia
Opis napędu ślimakowego przekładni ślimakowej
Napęd Slew, powszechnie nazywany napędem ślimakowym, to kompletny, gotowy do instalacji system, który składa się z przekładni, ślimaka, podstawy, płyty górnej i całkowicie zamkniętej obudowy.Można go dostosować za pomocą silników hydraulicznych lub elektrycznych 12V/24V/48V, przekładni planetarnych.Jako kluczowy element systemu naprowadzania, reduktor obrotu nazywany jest „sercem” systemu naprowadzania, a jego wydajność ma bezpośredni wpływ na dokładność systemu naprowadzania.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Cechy
Niezawodna dokładność z toroidalnym ślimakiem otaczającym, a także wiele funkcji i zalet
Zaprojektowany dla jednoosiowych trackerów słonecznych i aplikacji wymagających wyjścia osi poziomej
Korzystanie z zasady łożyska obrotowego
obrót o ±60°
Zestaw przekładni samoblokujących
Wejściowy moment obrotowy, wyjściowy moment obrotowy i instalacja można dostosować
Opcja silnika
Aplikacje
Przekładnia ślimakowa i napęd ślimakowy mają cechy samoblokowania wstecznego, które może realizować samohamowanie wsteczne, to znaczy, że tylko ślimak może napędzać przekładnię ślimakową, ale ślimak nie może być napędzany przez przekładnię ślimakową, aby się poruszać.Gdy kąt wyprzedzenia ślimaka jest mniejszy niż równoważny kąt tarcia między zazębionymi zębami koła zębatego, mechanizm ma właściwości samoblokujące i może osiągnąć samohamowanie wsteczne, to znaczy tylko ślimak może napędzać koło ślimakowe, ale ślimak nie może być napędzany przez ślimacznicę.Podobnie jak samoblokujący mechanizm ślimakowy stosowany w ciężkich maszynach, jego odwrotne samoblokowanie może odgrywać rolę w ochronie bezpieczeństwa.Ta cecha sprawia, że urządzenie z napędem obrotowym jest szeroko stosowane w podnoszeniu, pracach lotniczych i innych urządzeniach.Poprawiając zawartość technologiczną silnika głównego, znacznie poprawia również stabilność pracy i współczynnik bezpieczeństwa silnika głównego.Jest to ważny przykład bezpiecznego zastosowania konstrukcyjnego urządzeń mechanicznych.
