| Nazwa marki: | HT |
| Numer modelu: | VE10 |
| MOQ: | 1 szt. |
| Cena: | 145~226 USD/PC |
| Czas dostawy: | 15~30 dni |

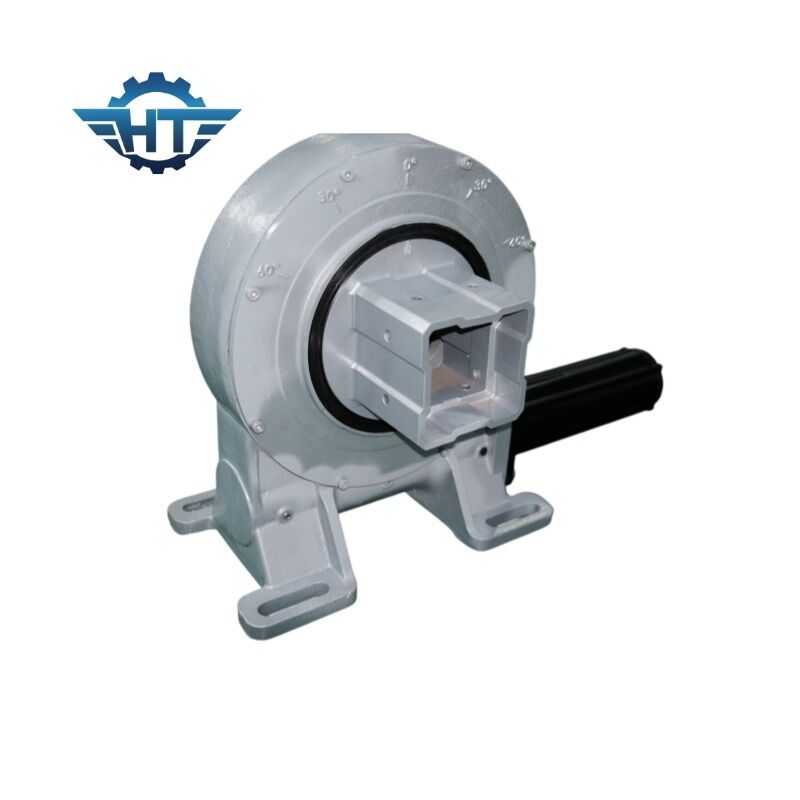

VE10 Mały napęd z załączonym napędem przesuwnym dla poziomych jednoosiowych systemów śledzenia
Opis napędu obrotowego
Przewodnik przewodni, powszechnie określany jako napęd robaka, jest kompletnym, gotowym do instalacji systemem składającym się z biegów, robaka, podstawy, płyty górnej i całkowicie zamkniętego obudowy.Można go dostosować do silników hydraulicznych lub elektrycznych 12V/24V/48VJako kluczowy element układu śledzenia, reduktor obrotowy jest nazywany "sercem" układu śledzenia,a jego wydajność produktu bezpośrednio wpływa na dokładność systemu śledzenia.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Nominalny moment obrotowy (Nm) | Przykładowy moment obrotowy (kNm) | Przykładowy moment obrotowy (kNm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wskaźnik | Efektywność |
Dokładność (stopień) |
IP | Tep roboczy ((°C) | Samoblokowanie | Waga ((kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 251 kg |
Cechy
Niezawodna dokładność z toroidalny worm otoczenia, również wiele cech i zalet
Wyposażone w urządzenia do monitorowania światła słonecznego o jednej osi i aplikacje wymagające wyjścia w zakresie osi poziomej
Wykorzystanie zasady łożyska obrotowego
Obrót ± 60°
Zestaw urządzeń samoblokujących się
Moment wejściowy, moment wyjściowy i instalacja mogą być dostosowane
Opcja silnika
Wnioski
Zespół robaka i napęd robaka mają cechy odwrotnego samoblokowania, które mogą realizować odwrotne samoblokowanie, tj. tylko robak może napędzać zespół robaka,ale robak nie może być napędzany przez worm sprzęt do poruszania się. Gdy kąt prowadzenia robaka jest mniejszy niż równoważny kąt tarcia między zębami przekładni sieciowej, mechanizm ma właściwości samoblokowania i może osiągnąć odwrotne samoblokowanie, tj.Tylko robak może prowadzić koło.Na przykład mechanizm samoblokowania robaka stosowany w ciężkich maszynach, jego odwrotne samoblokowanie może odgrywać rolę w ochronie bezpieczeństwa.Ta cecha sprawia, że urządzenie napędowe obrotowe jest szeroko stosowane w podnoszeniuZwiększając zawartość technologiczną silnika głównego, znacznie poprawia również stabilność pracy i współczynnik bezpieczeństwa silnika głównego.Jest to ważne wdrożenie bezpiecznego zastosowania urządzeń mechanicznych w budownictwie..
