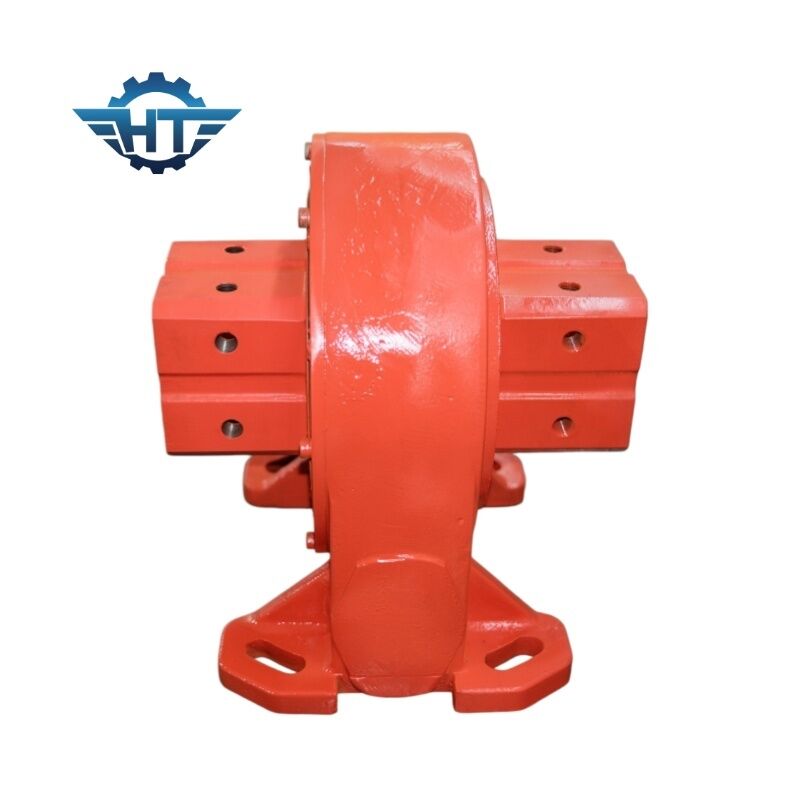

Samoblokujący się napęd obrotowy z napędem obrotowym dla urządzeń słonecznych i przemysłowych

Samozamykający się napęd obrotowy z przekładnią ślimakową do urządzeń słonecznych i przemysłowych

Opis

Napęd obrotowy z przekładnią ślimakową to kompaktowe rozwiązanie do transmisji obrotowej, zaprojektowane w celu zapewnienia kontrolowanego obrotu, wysokiego momentu obrotowego i niezawodnego podparcia obciążenia w szerokim zakresie systemów mechanicznych. Integruje łożysko obrotowe, mechanizm przekładni ślimakowej, obudowę, łożyska, śruby i inne komponenty mechaniczne w jedną kompaktową jednostkę napędową.

Dzięki wysokiej zdolności przenoszenia momentu obrotowego, możliwości samozamknięcia, zwartej konstrukcji i precyzyjnemu pozycjonowaniu, napęd obrotowy z przekładnią ślimakową jest szczególnie odpowiedni do zastosowań wymagających kontrolowanego ruchu obrotowego i stabilnego utrzymania obciążenia.

W przypadku zastosowań związanych z śledzeniem słońca, napęd obrotowy można połączyć z silnikiem planetarnym DC lub silnikiem z przekładnią AC, aby zapewnić niezawodny ruch azymutalny lub elewacyjny. W maszynach budowlanych i przemysłowych może być również napędzany silnikiem hydraulicznym do zastosowań obrotowych o dużym obciążeniu.

Jak działa napęd obrotowy z przekładnią ślimakową?

Mechanizm przekładni ślimakowej przenosi moc silnika lub silnika hydraulicznego na pierścień obrotowy, przekształcając obrót wejściowy w kontrolowany ruch obrotowy. Przekładnia ślimakowa zapewnia wysoki współczynnik redukcji w stosunkowo zwartej obudowie.

Jedną z kluczowych zalet jest jego charakterystyka samozamknięcia. Po odpowiednim doborze do zastosowania, napęd może przeciwdziałać obrotowi wstecznemu spowodowanemu przez obciążenia zewnętrzne, pomagając utrzymać wymaganą pozycję, gdy silnik nie pracuje.

Dzięki temu napędy obrotowe z przekładnią ślimakową nadają się do urządzeń narażonych na zmienne obciążenia, wibracje, siły wiatru lub wymagania dotyczące pozycjonowania.

Parametry napędów obrotowych serii VE

Kluczowe cechy napędu obrotowego z przekładnią ślimakową serii VE

1. Wysoki moment obrotowy i zdolność przenoszenia obciążeń

Seria VE jest zaprojektowana do przenoszenia wysokiego momentu obrotowego wyjściowego przy jednoczesnym przenoszeniu znaczących obciążeń osiowych i promieniowych. Różne rozmiary napędów pozwalają inżynierom wybrać odpowiednią konfigurację zgodnie z wymaganym momentem obrotowym, momentem przewracającym i obciążeniami konstrukcyjnymi.

2. Konstrukcja z samoblokującą przekładnią ślimakową

Przekładnia ślimakowa może zapewniać funkcję samozamknięcia w odpowiednich warunkach pracy. Pomaga to utrzymać pozycję napędzanej konstrukcji bez ciągłego zasilania silnika i jest szczególnie przydatne w przypadku urządzeń do śledzenia słońca i pozycjonowania.

3. Precyzyjne pozycjonowanie obrotowe

Dzięki dokładności pozycjonowania obrotowego do ≤0.1°, napęd obrotowy może być stosowany w zastosowaniach, gdzie ważne jest kontrolowane ruch kątowy, w tym w trackerach słonecznych, urządzeniach do pozycjonowania anten i przemysłowych maszynach obrotowych.

4. Kompaktowa zintegrowana konstrukcja

Łożysko obrotowe, mechanizm przekładni ślimakowej, obudowa, łożyska i elementy montażowe są zintegrowane w kompaktowy zespół napędowy. Taka konstrukcja upraszcza instalację i może zmniejszyć przestrzeń wymaganą dla systemu transmisji obrotowej.

5. Szczelna i odporna na korozję konstrukcja

Zamknięta obudowa pomaga chronić wewnętrzne elementy przekładni przed kurzem, wilgociącią i innymi zanieczyszczeniami środowiskowymi. Napęd może być skonfigurowany do zastosowań zewnętrznych, gdzie wymagana jest ochrona środowiskowa i długoterminowa niezawodność mechaniczna.

6. Wiele konfiguracji napędu

W zależności od zastosowania, napęd obrotowy może być dostarczany z różnymi rozwiązaniami napędowymi, w tym z silnikami z przekładnią DC, silnikami z przekładnią AC i silnikami hydraulicznymi. Zapewnia to elastyczność dla systemów śledzenia słońca, maszyn mobilnych i urządzeń przemysłowych.

Napęd obrotowy z przekładnią ślimakową do systemów śledzenia słońca

Śledzenie słońca jest jednym z najczęściej stosowanych zastosowań napędów obrotowych z przekładnią ślimakową. Napęd obrotowy trackera słonecznego kontroluje kątową pozycję modułów fotowoltaicznych, dzięki czemu panele mogą podążać za ruchem słońca przez cały dzień.

Odpowiedni rozmiar napędu obrotowego zależy od więcej niż tylko powierzchni panelu. Ważne czynniki wyboru obejmują:

• Całkowita powierzchnia modułów fotowoltaicznych

• Waga konstrukcji trackera

• Liczba i rozmieszczenie modułów

• Przesunięcie środka ciężkości

• Obciążenie wiatrem i prędkość wiatru przetrwania

• Wymagana dokładność śledzenia

• Prędkość robocza

• Wymagany moment trzymający

• Orientacja instalacji

• Lokalne warunki środowiskowe

Jako ogólne odniesienie, następujące powierzchnie paneli słonecznych mogą być brane pod uwagę do wstępnego wyboru:

Wartości te służą jedynie do wstępnego odniesienia. Ostateczny wybór napędu obrotowego trackera słonecznego powinien opierać się na kompletnych warunkach obciążenia mechanicznego, a nie tylko na powierzchni panelu.

Napęd obrotowy z przekładnią ślimakową do Zastosowania przemysłowe

Oprócz systemów śledzenia fotowoltaicznego, napędy obrotowe z przekładnią ślimakową znajdują szerokie zastosowanie w urządzeniach wymagających kontrolowanego ruchu obrotowego i dużej zdolności przenoszenia obciążeń.

Typowe zastosowania obejmują:

• Systemy śledzenia słońca

• Urządzenia energetyki wiatrowej

• Systemy pozycjonowania satelitów i anten

• Dźwigi samochodowe i sprzęt podnoszący

• Podnośniki koszowe

• Maszyny budowlane

• Urządzenia portowe i morskie

• Maszyny górnicze

• Urządzenia metalurgiczne

• Urządzenia do produkcji stali

• Maszyny rolnicze

• Urządzenia do oczyszczania ścieków i szamba

• Urządzenia do transportu materiałów i pozycjonowania obrotowego

W przypadku zastosowań hydraulicznych, napęd obrotowy można połączyć z silnikiem hydraulicznym, tworząc kompaktowy system napędu obrotowego z silnikiem hydraulicznym do ciężkich maszyn.

Dlaczego wybrać napęd obrotowy z przekładnią ślimakową?

W porównaniu z konwencjonalnymi układami transmisji obrotowej, zintegrowany napęd obrotowy oferuje zalety wysokiego przenoszenia momentu obrotowego, kompaktowej instalacji, kontrolowanego obrotu, utrzymania obciążenia i uproszczonej integracji systemu.

Dla producentów trackerów słonecznych i integratorów sprzętu, seria VE oferuje wiele rozmiarów i przełożeń, aby pomieścić różne konfiguracje trackerów i wymagania dotyczące obciążenia. Napęd może być również dostosowany do odpowiednich silników, interfejsów montażowych i innych konfiguracji zgodnie z wymaganiami projektu.

Wsparcie w doborze napędu obrotowego

Wybór napędu obrotowego powinien opierać się na rzeczywistym zastosowaniu, a nie tylko na średnicy napędu lub powierzchni panelu słonecznego. Nasz zespół inżynierów może ocenić wymagany moment obrotowy wyjściowy, moment przechylający, moment trzymający, obciążenie osiowe, obciążenie promieniowe, prędkość obrotową i warunki środowiskowe, aby polecić odpowiedni model.

W przypadku projektów śledzenia słońca, prosimy o podanie ilości i wymiarów paneli, rozmiaru i wagi konstrukcji trackera, środka ciężkości, warunków wiatrowych i wymaganego kąta śledzenia. Informacje te pozwalają na dokładniejszy dobór napędu obrotowego dla kompletnej konstrukcji śledzącej.
