Szczegóły Produktu:
|
| Model: | Poziomy 5 cali | Przełożenie: | 37:1 |
|---|---|---|---|
| Wniosek: | Mała koparka przemysłowa | Miejsce pochodzenia: | Changzhou, Chiny |
| Certyfikaty: | ISO9001, CE | Funkcja: | Pojedyncza oś |
| Smarować: | Wewnętrzne 5 lat | Kierunek obciążenia: | Osiowy |
| Reakcja: | 0,1 stopnia | ||
| Podkreślić: | Mały napęd koparki przemysłowej,mały napęd obrotowy,pojedyncza oś |
||

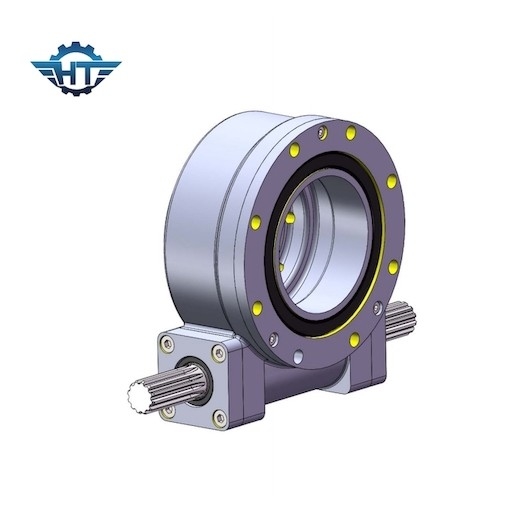

SE5 Mały pojedynczy napęd ślimakowy z wałem ślimakowym z silnikiem hydraulicznym do koparki przemysłowej
Napędy obrotowe do małych koparek przemysłowych
Obrotowe urządzenie napędowe do maszyn budowlanych należy do dziedziny techniki maszyn i urządzeń budowlanych i zawiera koło zębate, dolna część koła zębatego jest na stałe połączona z wałem wyjściowym, koniec wału wyjściowego oddalony od koła zębatego jest połączony obrotowo z płyta podstawy przez łożysko jednokierunkowe, drążek napędowy jest umieszczony z boku koła zębatego, a zewnętrzna strona koła zębatego jest zapewniona. Koło koronowe zazębia się z zębami napędowymi sprężyście rozmieszczonymi z boku drążka napędzającego.Jeden koniec drążka napędowego jest połączony z mechanizmem napędowym, a drugi koniec jest połączony z mechanizmem resetującym.Zapewnia wysoce wykonalny tryb przerywanej transmisji dla maszyn i sprzętu budowlanego.Zalety wysokiej precyzji transmisji i prostej konstrukcji.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Nasze atuty
1. Koło ślimakowe klepsydry zapewnia większy kontakt zębów, aby zapewnić wyższy moment obrotowy
2. Funkcja samoblokowania w celu zwiększenia stabilności i współczynnika bezpieczeństwa;
3. Łatwy w instalacji, łatwy w utrzymaniu i oszczędza znaczną przestrzeń montażową.
4. Przekładnia obrotowa i technologia utwardzania bieżni zwiększają żywotność napędu obrotu
6. Dostępny jest projekt niestandardowy
Aplikacje
Połączenie śledzenia jednoosiowego
Zazwyczaj farmy fotowoltaiczne mają wiele tablic ogniw, które działają synchronicznie, z dźwignią, która popycha tablice razem.Uchwyt jest zamocowany na obrotowym wale każdej płyty akumulatora, a drugi koniec uchwytu jest połączony z ogniwem sterującym.
W przeciwieństwie do urządzeń koncentrujących i zbierających ciepło, matryce ogniw słonecznych (typu niekoncentrującego) muszą być dokładnie śledzone, a efekt kilku stopni nie jest oczywisty.Wystarczy użyć urządzenia elektromechanicznego, aby obrócić kąt przez kilka minut, a odstęp nie powinien przekraczać 15 stopni na godzinę., rano i wieczorem nie musisz obracać się prostopadle do ziemi, a po zachodzie słońca możesz się cofnąć.
