Szczegóły Produktu:
|
| Model: | SE 1 cale | Czujniki Halla: | Opcjonalny |
|---|---|---|---|
| Prędkość: | 0,03 ~ 1 obr./min | Przełożenie: | 32:1 |
| Klasa IP: | IP66 | Powrót moment trzymający: | 1850 mil morskich |
| Moment przechylania: | 320 mil morskich | KOD HS: | 8483409090 |
| Podkreślić: | 1RPM Worm Gear Slew Drive,Worm Gear Slew Drive IP66,IP66 z łożyskiem obrotowym |
||

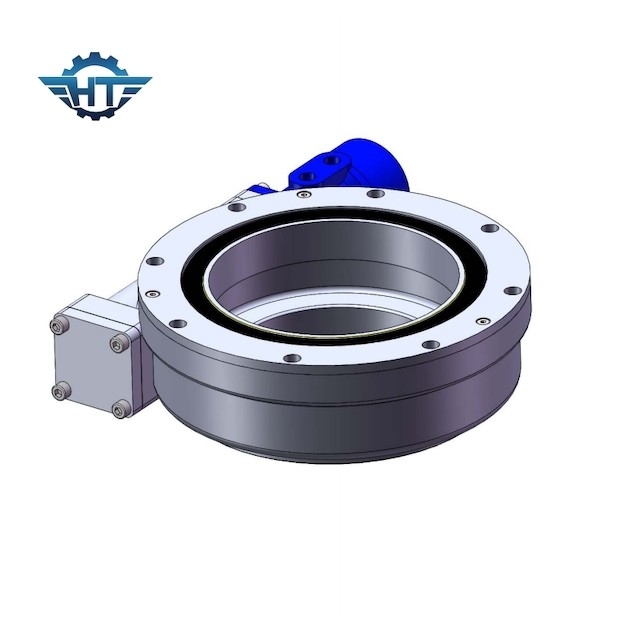

Napęd obrotowy SE1 Small Worm Drive do systemu śledzenia paneli słonecznych
Wprowadzenie do napędów ślimakowych z przekładnią ślimakową
Napęd obrotowy może obsługiwać ciężki, ale wolno obracający się ładunek, często poziomą platformę, taką jak konwencjonalny dźwig, huśtawka lub platforma wiatrowa z osią poziomą.Obecnie jest szeroko stosowany w energii słonecznej: jednoosiowy system śledzenia słońca, dwuosiowy system śledzenia słońca, skoncentrowana energia słoneczna, fresnel, wieża cieplna, a nawet antena.
Przekładnia śrubowa i ślimak klepsydrowy sprawiają, że osiąga kontakt wielozębny, dzięki czemu może przenosić jednocześnie siłę osiową, siłę promieniową i moment przechylający.

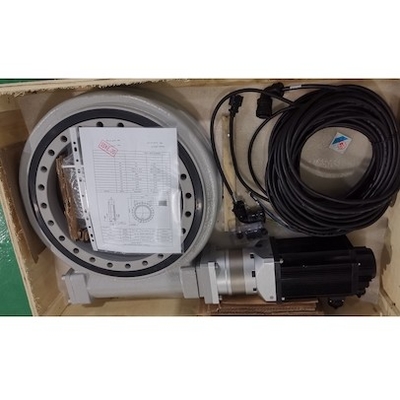

Silnik z przekładnią obrotową
Pasujący silnik zostanie wybrany na podstawie wymagań i wymagań technicznych różnych klientów
| Napięcie | moc wyjściowa | prędkość wyjściowa | wodoodporność |
| 24VDC | 5-60W | 10-100 obr./min | IP65 |
| Uwaga | Silniki specjalne można dostosować do własnych wymagań. | ||
| Enkoder i skrzynię biegów można naprawić. | |||
| Przekładnię planetarną można dopasować w oparciu o różne wymagania | |||
Zalety
Nasz profesjonalny zespół techniczny może zapewnić odpowiednie rozwiązania napędów obrotowych zgodnie z Twoim szczegółowym życzeniem.
Możemy dostarczyć napędy obrotowe, różnego rodzaju silniki, enkodery, czujniki Halla, a także sterowniki
Możemy dostarczyć przewodnik instalacji, sugestie dotyczące aranżacji systemu śledzenia
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk |
204 |
Aplikacje
Fotowoltaiczne systemy śledzenia
Zasady projektowania fotowoltaicznych systemów śledzenia nie są skomplikowane.Ponieważ kąt padania promieni słonecznych stale się zmienia, tradycyjne stałe panele fotowoltaiczne nie są już „martwymi obiektami” po zastosowaniu technologii śledzenia.Wręcz przeciwnie, mogą ścigać słońce jak słoneczniki i zwiększać ilość otrzymywanego promieniowania słonecznego, poprawiając w ten sposób ogólną produkcję energii w elektrowni.
