Szczegóły Produktu:
|
| Zakresy obrotu: | ±60° | Materiał: | 42CRMN, 50Mn |
|---|---|---|---|
| Wniosek: | Lokalizatory słoneczne | Gwarancja: | 10 lat |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Pomarańczowy | Rozmiar: | 3 cale do 25 cali |
| Silnik: | 24VDC, 220VAC | Przekładnia ślimakowa: | Podwójna koperta |
| Podkreślić: | Elektryczny przekładnia planetarna z przekładnią ślimakową,napęd z przekładnią ślimakową 220VAC,napęd z przekładnią ślimakową 220VAC |
||

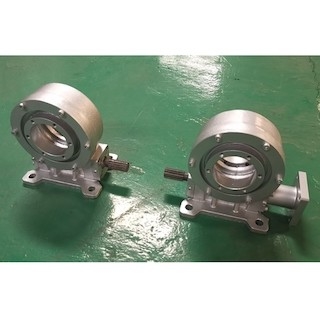

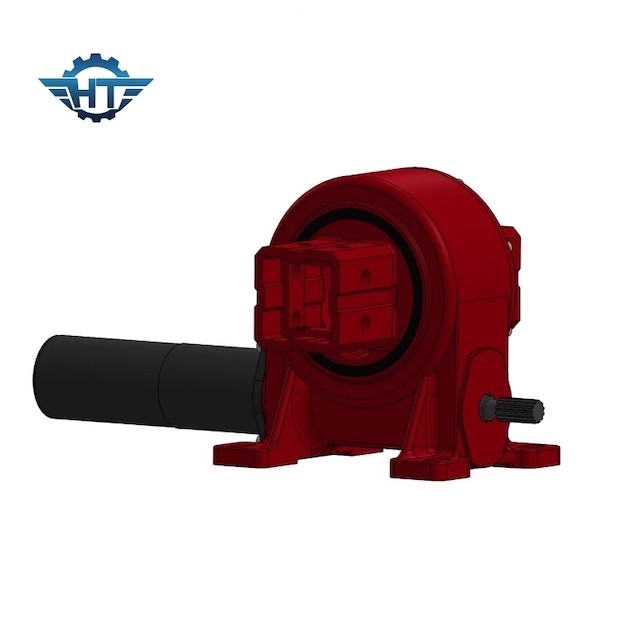

Zamknięty dom VE8 Przekładnia obrotowa z elektrycznym silnikiem z przekładnią planetarną do trackerów słonecznych
Opis napędu przekładni obrotowej
Zamknięty system śledzenia słonecznego Slewing Drive ma wiele typów, takich jak zamknięty, otwarty typ obudowy, typ pionowy, typ dwuosiowy, typ o wysokiej precyzji, typ napędu ślimakowego itp. Napęd obrotowy opiera się na podwójnej konstrukcji przekładni ślimakowej, która ma kontakt z wieloma zębami zaprojektowany specjalnie do jazdy z dużym obciążeniem.Ma silny moment obrotowy przechylania i statyczną funkcję samoblokowania.
Zasada działania przekładni planetarnej przekładni redukcyjnej sprawia, że ze względu na proporcjonalny rozkład momentu obrotowego przenosi duże obciążenie promieniowe.Co więcej, nasze napędy obrotowe mogą być przyłączane do różnych rodzajów silników, silnika hydraulicznego, silnika elektrycznego 24vdc/12vdc, serwomotoru, silnika krokowego, a wszystkie serie rozmiarów skrzyni biegów spełniają różne potrzeby i wymagania klientów.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Środki ostrożności podczas instalacji
Łożysko obrotowe przenosi większość dodatkowej siły generowanej przez obracającą się konstrukcję elementów mechanicznych, a czynniki takie jak duży nacisk obciążenia i trudne środowisko pracy stawiają wyższe wymagania dotyczące jego wydajności.Aby zapewnić płynny przebieg prac budowlanych, bardzo ważny jest wybór wysokiej jakości produktów łożysk wieńcowych, a szczegóły ich montażu i użytkowania nie mogą być luzowane.
1. Potwierdź jakość.Przed zamontowaniem łożyska wieńcowego należy przeprowadzić dokładną kontrolę wzrokową, aby upewnić się, że łożysko wieńcowe nie zostało poważnie uszkodzone podczas transportu, np. poważna korozja i odkształcenia.
2. Usunąć zanieczyszczenia.Gdy w łożysku obrotowym znajdują się ciała obce, takie jak drobinki piasku i opiłki żelaza, spowoduje to zużycie sąsiednich elementów podczas pracy maszyny, wystąpią nieokresowe wibracje, a także wystąpią nieelastyczne awarie obrotów.Skróć żywotność mechaniczną.
3. Zapewnij precyzję.Po zamontowaniu części należy sprawdzić kontakt między płaszczyzną łożyska obrotowego a płaszczyzną instalacji.Jeśli istnieje luka, należy użyć materiału, który może wypełnić lukę, aby wypełnić lukę, aby zapobiec deformacji łożyska wieńcowego po dokręceniu śruby.
