| Nazwa marki: | HangTuo |
| Numer modelu: | VE9 |
| MOQ: | 1 sztuka |
| Cena: | USD 280~504 / pc |
| Czas dostawy: | 15 ~ 45 dni |
| Warunki płatności: | Akredytywa, T/T, Western Union |
Rozwiązanie napędu napędowego z napędem słonecznym o wysokim momentu obrotowym dla niezawodnej produkcji energii fotowoltaicznej
Opis

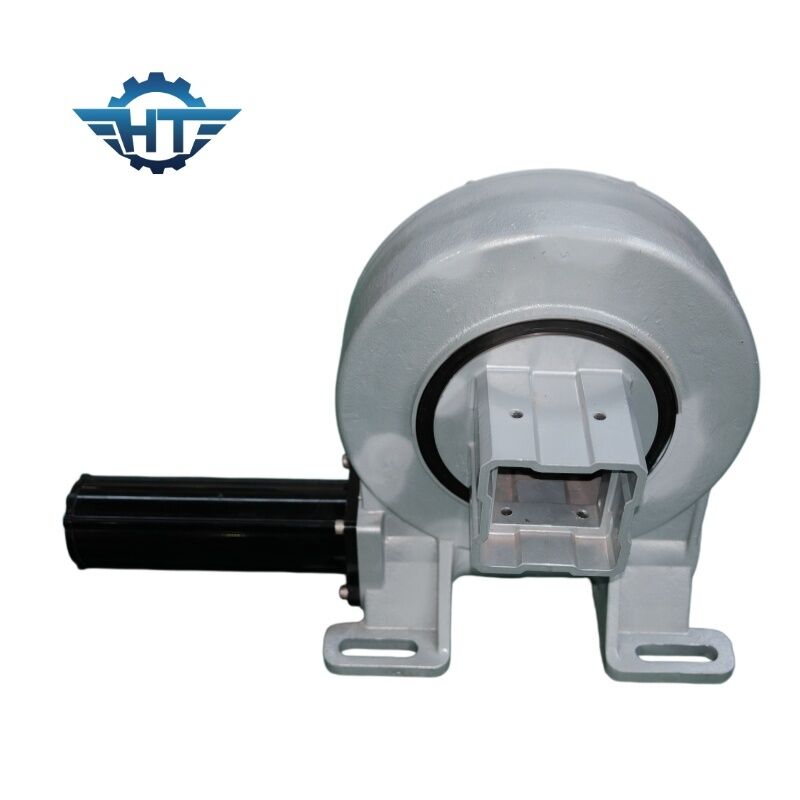

Kompaktowy napęd węglowy VE9 jest wydajnym rozwiązaniem napędu obrotowego zaprojektowanym specjalnie dla systemów śledzenia energii słonecznej, w tym jednoosiowych monitorów fotowoltaicznych, dwuosiowych monitorów słonecznych,i zastosowań w zakresie energii słonecznej skoncentrowanej (CSP).
Połączając precyzyjny mechanizm z napędem piaskowniczym z zintegrowanym 24V silnikiem biegów stałego prądu, napęd VE9 zapewnia niezawodną transmisję momentu obrotowego, precyzyjne pozycjonowanie,i wyjątkowej nośności w zewnętrznych warunkach słonecznych.
Dzięki kompaktowej konstrukcji, możliwości samoblokowania i dużej mocy momentu przewracania,VE9 jest zaprojektowany w celu zwiększenia stabilności i trwałości systemu śledzenia słonecznego w różnych warunkach pogodowych..
Cechy
Robustna konstrukcja przekładni worm gear
Obudowa o wysokiej wytrzymałości
Podstawa łożyska precyzyjnego
Projekt uszczelniający odporny na warunki pogodowe
Niskie wymagania konserwacyjne.
Został on zaprojektowany w celu zapewnienia stabilnego sterowania obrotowego przez cały cykl życia systemu śledzenia energii słonecznej.
Dostosowane rozwiązania napędowe do urządzeń słonecznych
Hangtuo oferuje dostosowane rozwiązania napędowe na podstawie wymagań projektu, w tym:
Różne stosunki biegów
Dostosowane wymiary montażu
Integracja ruchowa
Opcjonalne kodery i czujniki
Specjalne wymagania w zakresie ochrony środowiska
Prosimy o kontakt z nami w celu wyboru modelu lub wsparcia technicznego dla następnego projektu śledzącego słoneczne.
VE Worm Gearbox Slew Drive Dane techniczne
| Model | Wskaźnik | Nominalny moment obrotowy (Nm) | Przykładowy moment obrotowy (Nm) | Prędkość obrotowa | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokowanie | Masę (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Tak, proszę. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Tak, proszę. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Tak, proszę. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Tak, proszę. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Tak, proszę. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Tak, proszę. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Tak, proszę. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Tak, proszę. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Tak, proszę. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Tak, proszę. | 251 |
Dlaczego wybrać VE9 Solar Tracker Slew Drive?
1Kompaktny projekt i duża gęstość momentu obrotowego
W przeciwieństwie do tradycyjnych rozwiązań rotacyjnych, które wymagają oddzielnych skrzyń biegów i elementów montażowych,VE9 integruje skrzynkę biegów i mechanizm napędowy w jedną kompaktową jednostkę, aby sprostać rygorystycznym wymaganiom zastosowań w zakresie śledzenia słonecznegoTen projekt pomaga:
Zmniejszenie zapotrzebowania na powierzchnię instalacyjną
Uproszczenie konstrukcji urządzenia śledzącego
Obniżenie kosztów integracji systemu
Poprawa efektywności instalacji na miejscu
2. Samozamykający się mechanizm worm-gear do wytrzymania obciążeń wiatrowych
Śledzące słoneczne działają w otwartym środowisku zewnętrznym, gdzie obciążenia wiatru mogą generować ogromne siły uderzeniowe.utrzymanie pozycji paneli słonecznych nawet w przypadku wyłączenia silnika.
Główne zalety obejmują: zwiększoną odporność na wiatr, zmniejszone ryzyko jazdy z tyłu, zwiększone bezpieczeństwo śledzącego urządzenia oraz mniejsze zużycie energii w czasie bezczynności.
3Zintegrowany 24V silnik stały dla łatwej integracji systemu
VE9 może być wyposażony w 24V silnik biegów stałego, zapewniając kompletne rozwiązanie napędowe dla systemów śledzenia PV.
Prędkość obrotowa przekładni roboczej VE9 jest odpowiednia do:
Systemy śledzenia energii słonecznej
Elektryczne urządzenia do monitorowania energii elektrycznej
Pozostałe urządzenia do monitorowania energii słonecznej
Instalacje fotowoltaiczne naziemne w skali użytkowej
Rozproszone systemy fotowoltaiczne
Sprzęt do energii odnawialnej
Systemy heliostaty z koncentracją energii słonecznej (CSP)
Elektrownie elektryczne
Systemy pozycjonowania energii odnawialnej
Przemysłowe zastosowania
Maszyny budowlane
Mobilne platformy pracy
Automatyczne systemy pozycjonowania
