Szczegóły Produktu:
|
| Model: | Dom zamknięty VE6 | Prędkość: | 0~1 obr/min |
|---|---|---|---|
| Wniosek: | System śledzenia mocy paneli słonecznych | Silnik: | Silnik elektryczny |
| Klasa IP: | IP66 | Moment przechylania: | 14 kNm |
| Moment trzymania: | 70 kNm | Stosunek: | 51:1 |
| Podkreślić: | 9-calowy Solar Tracker Slew Drive,napęd obrotowy silnika 24 V,9-calowy napęd obrotowy do systemu śledzenia słońca |
||

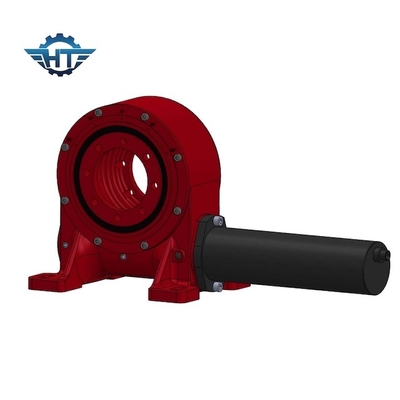

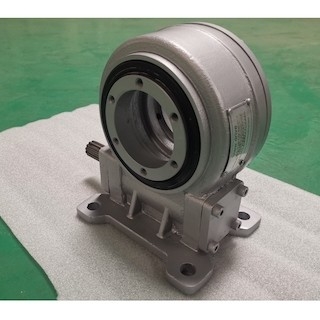

9-calowa skrzynia biegów z napędem obrotowym z silnikiem 24 V do jednoosiowego systemu śledzenia PV
Opis przekładni napędu obrotowego
System pełnego śledzenia „kąt elewacji + kąt azymutu” porusza się wzdłuż dwóch osi obrotu i ma dwa kierunki obrotu, które mogą całkowicie śledzić drogę słońca, aby zmaksymalizować odbiór energii słonecznej.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Nadaje się do obszarów o dużych szerokościach geograficznych, wydajność wytwarzania energii można skutecznie zwiększyć o ponad 35%, znacznie poprawiając wydajność wytwarzania energii systemu fotowoltaicznego
CPV
Skoncentrowana energia słoneczna to technologia energii słonecznej, która wykorzystuje elementy optyczne, takie jak soczewki lub lustra odbijające, do kondensacji dużej powierzchni światła słonecznego na bardzo małym obszarze, a następnie dalszego wykorzystania technologii wytwarzania energii słonecznej do wytwarzania energii elektrycznej.Skoncentrowaną technologię słoneczną można podzielić na trzy kategorie, a mianowicie trzy przejawy:
Skoncentrowana fotowoltaika CPV: Skoncentrowane światło słoneczne jest bezpośrednio przekształcane w energię elektryczną przez ogniwa fotowoltaiczne o wysokiej wydajności konwersji (skoncentrowana fotowoltaika);CPV jest najbardziej typowym przedstawicielem technologii skoncentrowanej energii słonecznej.
CST Concentrated Solar Thermal: Wykorzystaj wysokie ciepło wytwarzane przez skoncentrowane światło słoneczne do ogrzania płynnego płynu roboczego, a następnie przeprowadź wytwarzanie energii cieplnej (skoncentrowana energia słoneczna);
CPVT: Połączenie powyższych dwóch form (skoncentrowana fotowoltaika i termiczna) Systemy fotowoltaiczne skupiające CPV można podzielić na dwie kategorie w zależności od różnych sposobów koncentracji światła słonecznego, tj. typu refleksyjnego przy użyciu lustrzanego światła kondensującego i typu transmisyjnego przy użyciu soczewki skupianie światła.
