Szczegóły Produktu:
|
| Nazwa produktu: | Dwuosiowy mechanizm obrotowy SDE3 | Certyfikaty: | ce, ISO9001 |
|---|---|---|---|
| Miejsce pochodzenia: | Changzhou, Chiny | Struktura: | Robak i sprzęt |
| Wniosek: | Lokalizatory słoneczne | Ochraniać: | IP66 |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Srebro | Gwarancja: | 3 ~ 5 lat |
| Podkreślić: | Dual Axis Solar Tracker Slew Drive,CSP Slew Drive Motor,CSP Solar Slew Drive |
||

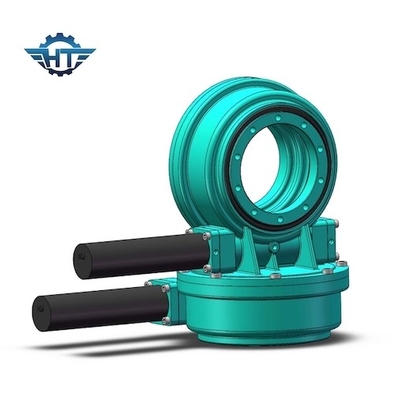

Mały dwuosiowy Solar Tracker Slew Drive z podwójną kopertą ślimakową i przekładnią śrubową dla Solar
Opis
Napęd obrotowy z przekładnią ślimakową, znany również jako reduktor, jest szeroko stosowany w produktach mechanicznych.Zgodnie z okazjami i polami użytkowania, jego specyficzne funkcje i funkcje to głównie zwalnianie, zwiększanie momentu obrotowego, zmniejszanie bezwładności mechanizmu ruchomego i mechanizmu blokującego, zmniejszanie kosztów produkcji produktu i optymalizacja konstrukcji mechanicznej.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Cechy silnika z przekładnią planetarną
1. Średnica silnika: 22mm, 32mm, 42mm, 52mm, 60mm, 80mm, 90mm, 105mm, 120mm
2. Moc: od 10 W do 900 W
3. Napięcie: 24V, 36V, 48V, 100V, 110V, 220V, 230v
4. Stosunek prędkości: 3,7-307,5
5. Opcjonalnie: skrzynia biegów, regulator prędkości, enkoder, zasilacz;
6. Wysoka niezawodność i niezawodność
Wniosek
Dwuosiowe obrotowe urządzenie napędowe jest stosowane do dwuosiowego systemu śledzenia słońca.Pionowo-poziome urządzenie obrotowe ma zalety zwartej konstrukcji i dookólnego śledzenia trajektorii słońca, co sprawia, że dwuosiowy system śledzenia słońca ma większą przestrzeń roboczą i lepszą wydajność śledzenia.Wysoka sztywność, niskie zużycie energii, mały moment rozruchowy i niska bezwładność.
