Szczegóły Produktu:
|
| Materiały: | 50Mn, 42CrMo | Model: | VE9" |
|---|---|---|---|
| Struktura: | Przekładnia ślimakowa | Samoblokujący: | odwrotna blokada samoczynna |
| Wniosek: | Poziomy system śledzenia pojedynczej osi | Reakcja: | Mały |
| Efektywność: | 40% | Kolor standardowy: | RAL 9006 |
| Podkreślić: | Napęd z przekładnią obrotową VE9,poziomy napęd z przekładnią obrotową,napęd obrotowy z pojedynczą osią 12*12 |
||

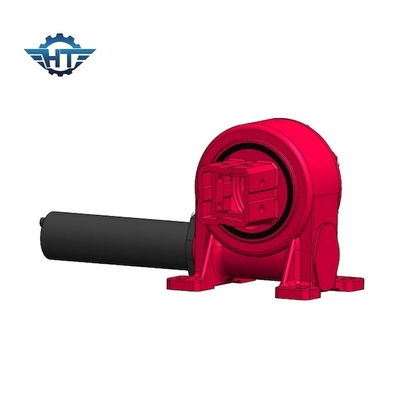

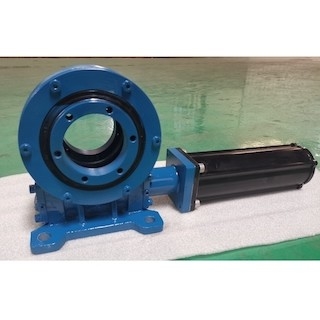

Napęd z przekładnią obrotową VE9 z rozmiarem rury 12 * 12 do poziomego systemu śledzenia pojedynczej osi
Opis napędu obrotu rury reakcyjnej 12*12
Jako dostawca rozwiązań dla napędów obrotowych w systemach śledzenia słońca, stale ulepszamy i rozwijamy produkty, aby zapewnić ciągłą innowacyjność technologiczną.W przyszłości będziemy nadal przestrzegać zasady klienta na pierwszym miejscu oraz korzystać z wydajnych i niezawodnych produktów i usług, aby pomóc zwiększyć przychody z wytwarzania energii w elektrowniach fotowoltaicznych.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Płaski jednoosiowy system śledzenia słońca
Przechylony jednoosiowy system śledzenia słońca
CSP, fresnel, absorber paraboliczny
Jednoosiowy system śledzenia obejmuje płaską pojedynczą oś i pochyloną pojedynczą oś.
