Szczegóły Produktu:
|
| Świadectwa: | ISO9001, CE | Instalacja: | pionowy |
|---|---|---|---|
| DOŻYWOTNI: | 30 lat | Zasilanie: | 24 V prądu stałego |
| Chronić: | IP66 | Funkcja ochrony: | W załączeniu |
| Kolor standardowy: | zgodnie z prośbą | Użycie: | Zoptymalizowane urządzenia śledzące energię słoneczną |
| Podkreślić: | Jednoszytowy napęd prętowy,24V napęd zespół biegów,Jednoszytowy napęd biegów |
||

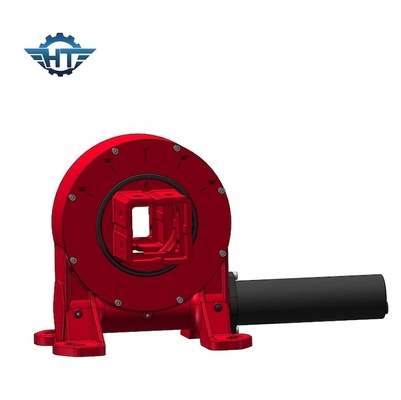

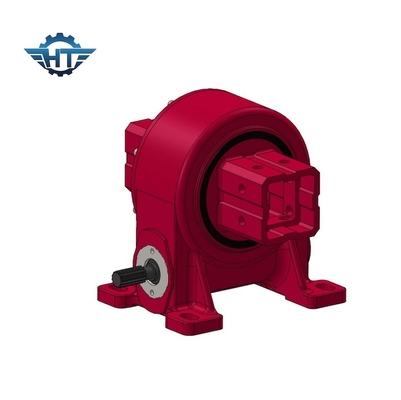

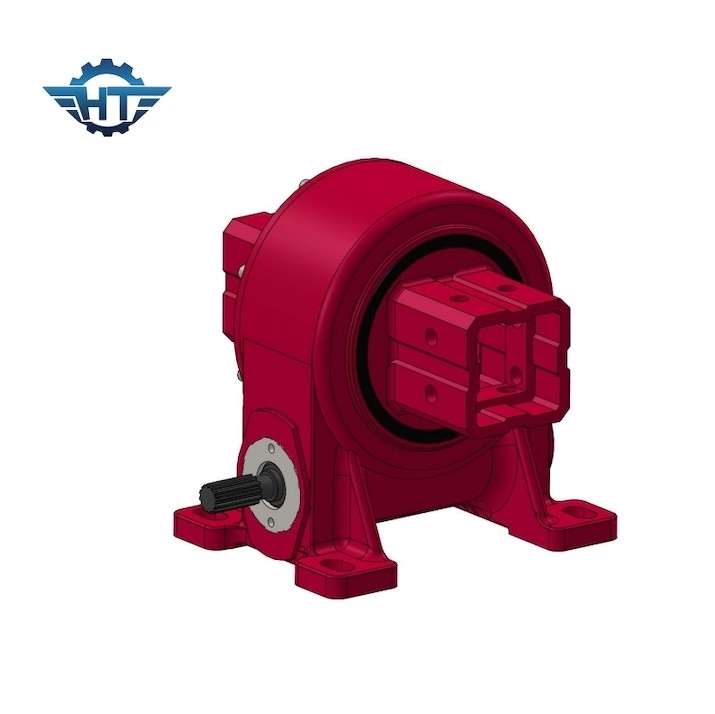

VE5 Jednoosiowy 24V elektryczny silnik planetarny
Opis napędu worm gear slew
Gniazdo robaka, znane również jako napęd robaka, jest mechanicznym systemem zębów, który składa się z zębistego koła, zwanego zębem robaka, zestawującego się ze spiralnym zębem w kształcie śruby, zwanym robakiem.Zespół robaka przypomina sznurek śrubowy, podczas gdy zespół robaka przypomina zespół cylindryczny z zębami, które go otaczają.
Gniazdo robaka i robaka mają prostopadłe wały, a gdy robak jest obracany, angażuje się w zęby robaka, powodując, że również się obraca.Kąt zębów spiralnych na robaka tworzy przesuwane działanieWskaźnik redukcji jest określany liczbą zębów na narzędziu robaka i liczbą nitek na robaku.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Nominalny moment obrotowy (Nm) | Przykładowy moment obrotowy (kNm) | Przykładowy moment obrotowy (kNm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wskaźnik | Efektywność |
Dokładność (stopień) |
IP | Tep roboczy ((°C) | Samoblokowanie | Waga ((kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 251 kg |
Wnioski
Gniazda robocze są powszechnie stosowane w różnych maszynach i urządzeniach, w tym w systemach przenośników, maszynach do pakowania, windach i windiach, mechanizmach kierowniczych samochodów,i zastosowań przemysłowych, w których wymagana jest kontrolowana przenoszenie ruchu i momentu obrotowego.
Cechy
Niektóre z zalet zębów roboczych obejmują:
Wysoka redukcja biegów: biegówki wormowe oferują wysokie współczynniki redukcji biegów, co pozwala na znaczne zmniejszenie prędkości między wałami wejściowymi i wyjściowymi.Dzięki temu nadają się do zastosowań, w których wymagany jest duży moment obrotowy i niski prędkość wyjścia.
Kompaktowa konstrukcja: Kompaktowość zębów roboczych sprawia, że są one idealne do zastosowań, w których przestrzeń jest ograniczona.
Funkcja samozamykająca się: zęby robaka posiadają funkcję samozamykającą się, co oznacza, że zęby robaka nie mogą łatwo napędzać robaka.Ta cecha sprawia, że przekładnie robaka są przydatne w zastosowaniach, w których konieczne jest utrzymanie pozycji lub zapobieganie jazdzie z tyłu.
Wysoka wytrzymałość na uderzenia: zęby wormowe są w stanie obsługiwać duże obciążenia uderzeniowe ze względu na dużą powierzchnię kontaktu między zębami robaka i robaka.Dzięki temu nadają się do zastosowań ciężkich.
