Szczegóły Produktu:
|
| Nazwa produktu: | Przejazd worm gear slew | Życie w terenie: | 25 ~ 30 lat |
|---|---|---|---|
| Zastosowanie: | Pojedyncze śledzenie słońca | Reakcja: | ≤0,1° |
| Materiał: | żeliwo | Pozycja montażu: | Poziomy pionowy |
| Stopień ochrony: | IP66 | Temperatura pracy: | -20℃~+80℃ |
| Podkreślić: | Ve7 zegarek piaskowy worm gear slew drive,samoblokujący się worm gear slew drive,Jednorazowy napęd słoneczny |
||

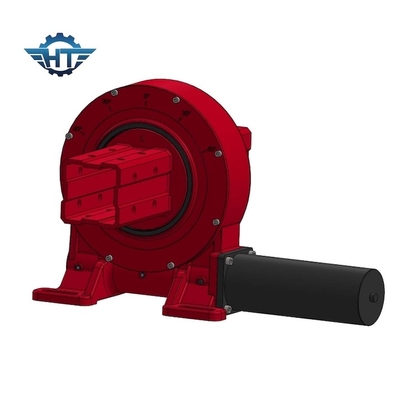

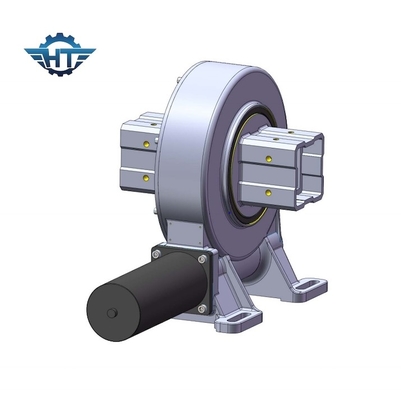

VE7 Długookresowy napęd obracający się do jednego systemu śledzenia słonecznego
Opis napędu obracającego zestaw zegarka piaskowego
Napędy obrotowe, znane również jako napędy obrotowe lub łożyska obrotowe, są rodzajem skrzyni biegów, które zapewniają ruch obrotowy w zastosowaniach maszynowych.Składają się z pierścienia obrotowego (wielkiego łożyska) i mechanizmu napędowego, zazwyczaj zespół robaków lub zespół wybuchowy.
Hangtuo Mechanical, zlokalizowana w Changzhou w Chinach, posiada bogate i fachowe wiedzę w zakresie projektowania, rozwoju i produkcji napędów zwrotnych.Nasz zespół specjalizuje się w badaniach i rozwoju w tej dziedzinie.Nasze doświadczenie obejmuje obszary technologii śledzenia dla systemów fotowoltaicznych, inżynierii maszynowej, technologii napędowej.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Nominalny moment obrotowy (Nm) | Przykładowy moment obrotowy (kNm) | Przykładowy moment obrotowy (kNm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wskaźnik | Efektywność |
Dokładność (stopień) |
IP | Tep roboczy ((°C) | Samoblokowanie | Waga ((kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 251 kg |
Zasada działania
Zasada działania napędu obrotowego opiera się na biegówce.zęby planetarne w mechanizmie napędowym przesyłają moment obrotowy do zębów zewnętrznych i wewnętrznych, co powoduje obrót całego napędu obrotowego.Poprzez sterowanie obrotowym mechanizmem napędu, można kontrolować obrót obciążenia podłączonego do napędu obrotowego.
Wnioski
Śledzące urządzenia słoneczne, w tym układy śledzenia słonecznego o jednej osi i układy śledzenia słonecznego o dwóch ośach, turbiny wiatrowe, anteny satelitarne i radarowe, żurawie ciężarowe, podnośniki, urządzenia użytkowe,urządzenia hydrauliczne, sprzęt narzędziowy, ręczniki opon, koparki i windy samochodowe.
