Szczegóły Produktu:
|
| Waga paczki: | 53 KG | Poziom hałasu: | ≤50dB |
|---|---|---|---|
| Napięcie wejściowe: | 24v | Zakres prędkości: | 0,1-100 obr./min |
| Nazwa produktu: | Napęd obrotu modułu śledzącego energię słoneczną | Zastosowanie: | System śledzenia energii słonecznej PV |
| Dokładność: | 0,1° | Rezolucja: | 3600 str |
| Podkreślić: | Wysokiej precyzji napęd słoneczny,IP66 Ochrona napędu słonecznego,53 kg napędu słonecznego |
||

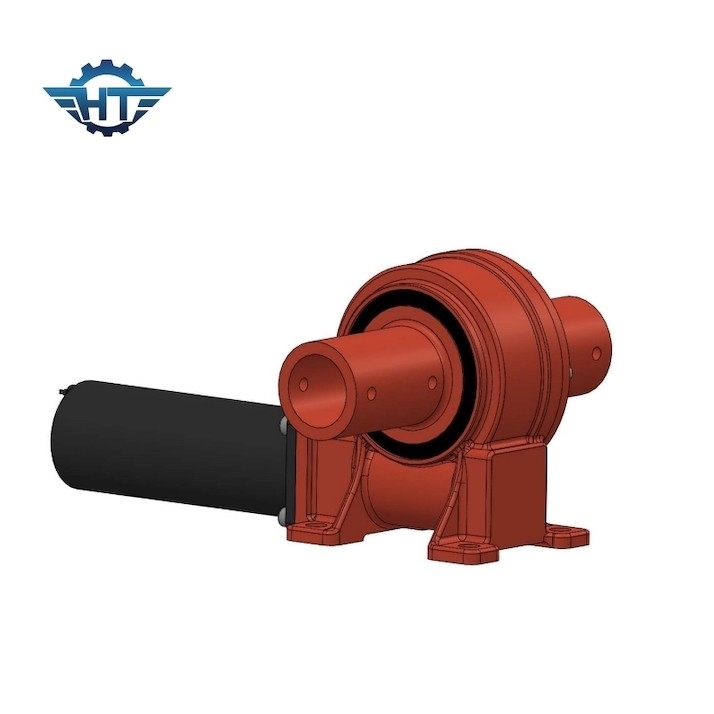

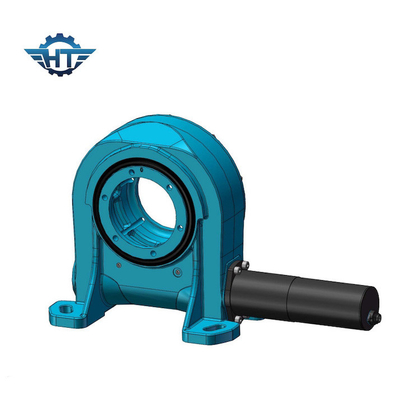

Wysokiej precyzji urządzenie śledzące prąd słoneczny
Opis produktu
Napęd obrotowy, znany również jako napęd obrotowy lub napęd obrotowy, jest komponentem mechanicznym stosowanym w różnych zastosowaniach w celu umożliwienia kontrolowanego obrotu obciążenia wokół osi centralnej.Urządzenia te są powszechnie stosowane w maszynach przemysłowych., systemy śledzenia słonecznego, turbiny wiatrowe, urządzenia budowlane i inne zastosowania, w których wymagana jest kontrolowana i precyzyjna rotacja.
Poniżej przedstawiono opis kluczowych cech i komponentów napędu obrotowego:
Główna obudowa: napęd obrotowy składa się zazwyczaj z solidnej, kompaktowej obudowy, która zawiera wszystkie wewnętrzne elementy.Obudowa jest zaprojektowana tak, aby wytrzymać duże obciążenia i warunki środowiskowe.
Oś centralna: w centrum napędu obrotowego znajduje się oś centralna, często określana jako zespół robaków, która służy jako punkt obrotowy ruchu obrotowego.
Mechanizm biegów: podstawową funkcją napędu obrotowego jest przekształcenie ruchu obrotowego w ruch kątowy.o pojemności nieprzekraczającej 1 kVAŚruby robaka łączą się z zębami na bieżniku pierścieniowym, umożliwiając kontrolowane obrót.
Silnik napędowy: Aby kontrolować obrót napędu obrotowego, zwykle jest do niego podłączony zewnętrzny silnik napędowy.
łożyska: Wysokiej jakości łożyska są kluczowymi elementami napędu obrotowego, zapewniają wsparcie i zmniejszają tarcie, umożliwiając płynne i wydajne obrót.Niektóre napędy obrotowe mają wiele rzędów łożysk dla zwiększonej stabilności.
Uszczelnienia i smarowanie: Aby chronić wewnętrzne elementy przed pyłem, brudem i wilgocią, napędy obrotowe są wyposażone w uszczelnienia i uszczelki.Odpowiednie smarowanie jest niezbędne do zmniejszenia zużycia i zapewnienia długotrwałej niezawodności.
W zależności od zastosowania może być zainstalowana bramka montażowa do bezpiecznego mocowania napędu obrotowego na otaczającą konstrukcję.
Zmiany biegów: Niektóre napędy obrotowe posiadają biegówkę wyjściową, która jest podłączona do obciążenia, które musi zostać obrócone.
Parametry techniczne
|
Model |
Nominalny moment obrotowy (Nm) |
Przykładowy moment obrotowy (kNm) |
Przykładowy moment obrotowy (kNm) |
Obciążenie osiowe (kN) |
Obciążenie promieniowe (kN) |
Wskaźnik |
Efektywność |
Dokładność (stopień) |
IP |
Tep roboczy ((°C) |
Samoblokowanie |
Masę (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
251 kg |
Wnioski
Napędy obrotowe odgrywają kluczową rolę w wielu gałęziach przemysłu i zastosowaniach, które wymagają precyzyjnego sterowania obrotowym i nośności.Oto lista powszechnie stosowanych zastosowań napędów obrotowych:
Systemy śledzenia energii słonecznej: Stosuje się je do orientacji paneli i układów słonecznych w celu maksymalizacji wychwytywania energii i poprawy wydajności wytwarzania energii słonecznej.
Turbiny wiatrowe: Napędy zwrotne służą do sterowania orientacją nacelle i ostrzy, aby skutecznie wykorzystywać energię wiatru.
Wyposażenie budowlane: Na przykład koparki, żurawie i pompy betonowe służą do precyzyjnego sterowania obrotowym wyciągu, ramienia lub wiadra.
Maszyny rolnicze: Armii łączy zbiorniki i systemy nawadniania używają napędów obrotowych, aby ułatwić ruch i pozycjonowanie różnych komponentów.
Obsługa materiałów: Napędy przewodowe są stosowane w systemach przenośników, ładowarkach materiałów i zestawkach do sterowania ruchem i pozycjonowaniem taśm przenośnych i innego sprzętu.
Dodatkowo napędy obrotowe są stosowane w stołach obrotowych do precyzyjnego indeksowania i pozycjonowania części roboczych podczas procesów obróbki, żurawach statkowych, platformach wierceń morskich, systemach pozycjonowania statków,Podnoszące platformy i wózki wiadrowe, systemy energii pływowej i falistej, anteny nadawcze i systemy kamer obserwacyjnych, automatyczna produkcja, sprzęt wojskowy i lotniczy, przejażdżki w parku rozrywki,obserwatoria i teleskopy astronomiczne, i ciężkiego sprzętu górniczego.
Przykłady te pokazują wszechstronność napędów obrotowych i ich znaczenie w różnych aspektach przemysłu w zapewnieniu efektywnej i bezpiecznej pracy.
Wsparcie i usługi
Podręcznik napędowy słoneczny wsparcie techniczne i obsługa
W
Nasze usługi obejmują:
Sugestie dotyczące instalacji i ustawień
Instrukcje konserwacji
Rozwiązywanie problemów
Jeśli masz jakiekolwiek pytania lub potrzebujesz pomocy, nie wahaj się skontaktować z nami.
Opakowanie i wysyłka
Opakowanie i wysyłka
Ostrożnie pakować każdy Solar Tracker Slew Drive z kartonu i blokiem granicznym.
Zapewnić bezpieczne zamknięcie pudełka i etykietę z odpowiednimi danymi wysyłki.
Upewnij się, że wszystkie materiały opakowaniowe są wolne od pyłu i brudu.
Do pudełka należy dołączyć sprawozdanie z badania.
Statek z użyciem niezawodnego nośnika.
