Szczegóły Produktu:
|
| Nazwa produktu: | Napęd obrotu modułu śledzącego energię słoneczną | Poziom ochrony: | IP66 |
|---|---|---|---|
| Waga: | 80 KG | Zakres prędkości: | 0,1-100 obr./min |
| Poziom hałasu: | ≤50dB | Dokładność: | 0,15° |
| Napięcie wejściowe: | 24v | Typ enkodera: | Przyrostowe |
| Podkreślić: | Wysokiej wydajności napęd słoneczny,24V napęd słoneczny,50 dB napędu słonecznego |
||

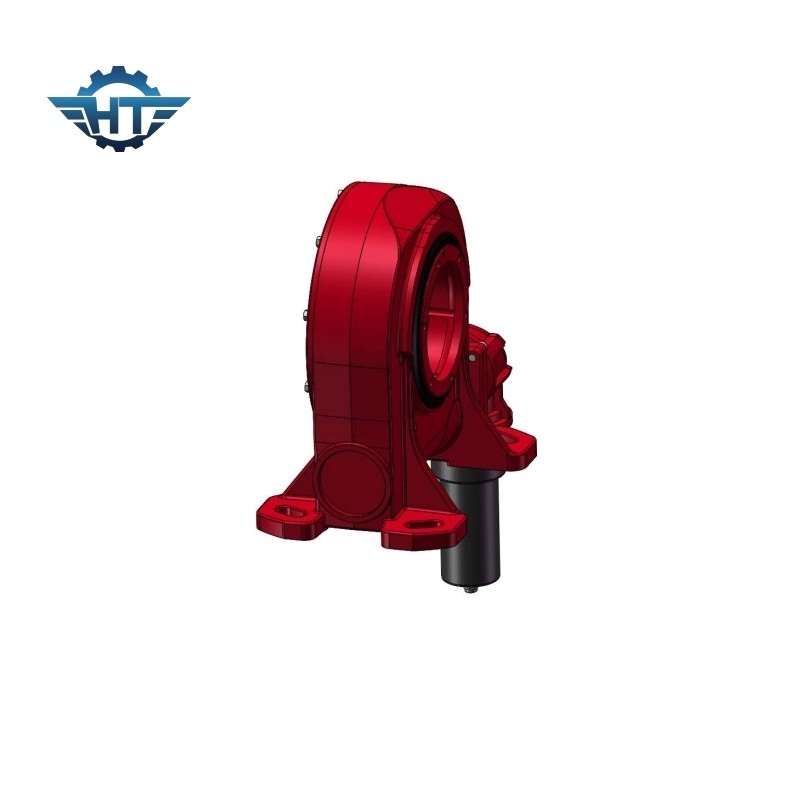

Wysokiej wydajności urządzenie do śledzenia słonecznego napędu ślizgowego, moment wyjściowy 5 lat
Opis produktu
Napęd obrotowy, znany również jako napęd obrotowy lub napęd obrotowy, jest komponentem mechanicznym stosowanym w różnych zastosowaniach w celu umożliwienia kontrolowanego obrotu obciążenia wokół osi centralnej.Urządzenia te są powszechnie stosowane w maszynach przemysłowych., systemy śledzenia słonecznego, turbiny wiatrowe, urządzenia budowlane i inne zastosowania, w których wymagana jest kontrolowana i precyzyjna rotacja.
Główne elementy napędu obrotowego składają się z solidnej obudowy zawierającej komponenty integralne, oś centralną, wewnętrzne zębatki do konwersji ruchu, zewnętrzny silnik napędowy,łożyska dla stabilności i zmniejszonego tarcia, uszczelki i smary do ochrony, opcjonalny kołnierz montażowy i bieg wyjściowy.
Napędy obrotowe są skonstruowane w celu obsługi dużych obciążeń i zapewnienia precyzyjnej kontroli ruchu, co czyni je przydatnymi w różnych gałęziach przemysłu.i produkcji z powodu ich wszechstronności, trwałość i zdolność do obsługi obciążenia zarówno osiowego, jak i promieniowego.
Cechy
Napęd obrotowy, znany również jako napęd obrotowy lub napęd obrotowy, jest komponentem mechanicznym stosowanym w różnych zastosowaniach w celu umożliwienia kontrolowanego obrotu obciążenia wokół osi centralnej.Urządzenia te są powszechnie stosowane w maszynach przemysłowych., systemy śledzenia słonecznego, turbiny wiatrowe, urządzenia budowlane i inne zastosowania, w których wymagana jest kontrolowana i precyzyjna rotacja.
Poniżej przedstawiono opis kluczowych cech i komponentów napędu obrotowego:
Główna obudowa: napęd obrotowy składa się zazwyczaj z solidnej, kompaktowej obudowy, która zawiera wszystkie wewnętrzne komponenty.Obudowa jest zaprojektowana tak, aby wytrzymać duże obciążenia i warunki środowiskowe.
Oś centralna: w centrum napędu obrotowego znajduje się centralna oś, często określana jako zespół robaków, która służy jako punkt obrotowy ruchu obrotowego.
Mechanizm biegów: podstawową funkcją napędu obrotowego jest przekształcenie ruchu obrotowego w ruch kątowy.o pojemności nieprzekraczającej 1 kVAŚruby robaka łączą się z zębami na bieżniku pierścieniowym, umożliwiając kontrolowane obrót.
Silnik napędowy: Aby kontrolować obrót napędu obrotowego, zwykle dołączany jest zewnętrzny silnik napędowy.
łożyska: Wysokiej jakości łożyska są kluczowymi elementami napędu obrotowego, zapewniają wsparcie i zmniejszają tarcie, umożliwiając płynne i wydajne obrót.Niektóre napędy obrotowe mają wiele rzędów łożysk dla zwiększonej stabilności.
Uszczelnienia i smarowanie: Aby chronić wewnętrzne elementy przed pyłem, brudem i wilgocią, napędy obrotowe są wyposażone w uszczelnienia i uszczelnienia.Odpowiednie smarowanie jest niezbędne do zmniejszenia zużycia i zapewnienia długotrwałej niezawodności.
W zależności od zastosowania może być zainstalowana obwodnica do mocowania napędu obrotowego na otaczającą konstrukcję.
Zmiany biegów: Niektóre napędy obrotowe posiadają biegówkę wyjściową, która jest podłączona do obciążenia, które musi być obracane.
Napędy obrotowe są zaprojektowane do obsługi dużych obciążeń i zapewniają precyzyjną kontrolę rotacji, co czyni je idealnymi do różnych zastosowań wymagających kontrolowanego ruchu.i zdolność do podtrzymania obciążenia zarówno osiowego, jak i promieniowego sprawiają, że są cennymi komponentami w takich gałęziach przemysłu, jak budownictwo, energii odnawialnej i produkcji.
Parametry techniczne
Oferujemy szereg reduktorów biegów planetarnych w różnych rozmiarach.
|
Model |
Nominalny moment obrotowy (Nm) |
Przykładowy moment obrotowy (kNm) |
Przykładowy moment obrotowy (kNm) |
Obciążenie osiowe (kN) |
Obciążenie promieniowe (kN) |
Wskaźnik |
Efektywność |
Dokładność (stopień) |
IP |
Tep roboczy ((°C) |
Samoblokowanie |
Masę (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
251 kg |
Nasze planetarne reduktory biegów są wyposażone w urządzenia o wysokiej skuteczności i wodoodporności IP66.i każdy z nich jest zaprojektowany z funkcjami samozablokowania i lekkiej wagi.
Wnioski
Napędy obrotowe mają zastosowanie w wielu gałęziach przemysłu i sprzętu, gdzie niezbędne są kontrolowane obroty, precyzyjne pozycjonowanie i nośność.Oto kilka powszechnych zastosowań napędów obrotowych:
Systemy śledzenia energii słonecznej: napędy przechylające są szeroko stosowane w systemach śledzenia energii słonecznej w celu ukierunkowania paneli i paneli słonecznych w kierunku słońca przez cały dzień,maksymalne wykorzystanie energii i poprawa efektywności wytwarzania energii słonecznej.
Turbiny wiatrowe: Używane są w turbinach wiatrowych do sterowania orientacją nacelle i łopatek,umożliwiające turbinie wiatrowej efektywne wykorzystanie energii wiatrowej poprzez skierowanie jej w kierunku panującego wiatru.
Sprzęt budowlany: Napędy przechylające są stosowane w maszynach budowlanych, takich jak koparki, żurawie i pompy betonowe, aby umożliwić precyzyjne sterowanie obrotowym wyciągiem, ramieniem lub wiadrem.
Maszyny rolnicze: Sprzęt rolniczy, w tym kombainy i systemy nawadniania, często wykorzystuje napędy obrotowe do sterowania ruchem i pozycjonowaniem różnych komponentów.
Obsługa materiałów: Systemy przenośnikowe, ładowarki materiałowe i zestawki wykorzystują napędy obrotowe do sterowania ruchem i pozycjonowaniem taśm przenośnych i innego sprzętu.
Stoły obrotowe: W zastosowaniach produkcyjnych i obróbkowych napędy obrotowe są stosowane w stołach obrotowych w celu umożliwienia precyzyjnego indeksowania i pozycjonowania części roboczych podczas procesów obróbkowych.
Wyposażenie morskie i morskie: Napędy przewodowe są stosowane w żurawiach statków, platformach wiertniczych na morzu i systemach pozycjonowania statków w celu kontrolowania obrotu sprzętu i ładunków.
Platformy robocze z powietrza: platformy podnoszące i ciężarówki wiadrowe wykorzystują napędy obrotowe do sterowania ruchem i pozycjonowaniem platformy roboczej, zapewniając dostęp do podwyższonych obszarów.
Płytki satelitarne: Napędy obracające umożliwiają precyzyjne skierowanie i śledzenie anten satelitarnych w celu utrzymania komunikacji z orbitującymi satelitami.
Nadawanie i monitorowanie: Używane są w antenach nadawczych radiowych i telewizyjnych oraz systemach kamer nadzoru w celu kontrolowania ruchu anteny lub kamery.
Automatyczna produkcja: napędy obrotowe odgrywają rolę w różnych zautomatyzowanych procesach produkcyjnych, w których wymagane są precyzyjne ruchy rotacyjne i pozycjonowanie.
Obrona i lotnictwo: W zastosowaniach wojskowych i lotniczych są używane w systemach radarowych, wyrzutniach rakiet i teleskopach do kontrolowania orientacji sprzętu.
Przemysł rozrywkowy: Napędy z przeciąganiem można znaleźć w parkach rozrywki, w tym koła wielkie i obracające się platformy w parkach rozrywkowych.
Teleskopy i obserwatoria: Obserwatoria i teleskopy astronomiczne wykorzystują napędy obrotowe do precyzyjnego pozycjonowania i śledzenia obiektów niebieskich.
These examples highlight the versatility of slewing drives and their importance in a wide range of industries and applications where rotational motion and precise control are crucial for efficient and safe operation.
Wsparcie i usługi
Wsparcie techniczne i obsługa napędu słonecznego
Zapewniamy profesjonalne wsparcie techniczne i obsługę dla naszego napędu słonecznego.
Instalacja
Jeśli instalujesz nasz napęd słoneczny po raz pierwszy, możemy zapewnić szczegółowe instrukcje i samouczki, aby proces przebiegał płynnie.
Utrzymanie
Nasz Solar Tracker Slew Drive jest zaprojektowany tak, aby był łatwy w konserwacji, ale jeśli masz jakiekolwiek pytania lub problemy, nasz zespół jest do pomocy.Możemy udzielić porady i pomocy w zakresie wszelkich zadań konserwacyjnych.
Rozwiązywanie problemów
Jeśli pojawią się problemy z napędem słonecznym, nasz zespół pomoże w rozwiązaniu problemów.Możemy dostarczyć szczegółowe instrukcje i porady, które pomogą Ci w ponownym uruchomieniu Solar Tracker Slew Drive..
Opakowanie i wysyłka
Solar Tracker Slew Drive jest dostarczany w wytrzymałym opakowaniu z tektury.napęd słoneczny Solar Tracker Slew Drive jest mocno przymocowany pianką i foliową folia, aby zapewnić, że nie zostanie uszkodzony podczas wysyłkiPakiet obejmuje również instrukcję obsługi produktu i wszystkie niezbędne urządzenia montażowe.
