Szczegóły Produktu:
|
| Napięcie wejściowe: | 24v | Poziom ochrony: | IP66 |
|---|---|---|---|
| gwarancja: | 5 lat | Zastosowanie: | System śledzenia energii słonecznej PV |
| Poziom hałasu: | ≤50dB | Nazwa produktu: | Napęd obrotu modułu śledzącego energię słoneczną |
| Waga: | 23 kg | Temperatura pracy: | -40 ℃ do +120 ℃ |
| Podkreślić: | RS485 Interfejs Napęd słoneczny,24V napęd słoneczny,Śledzenie słoneczne PV |
||

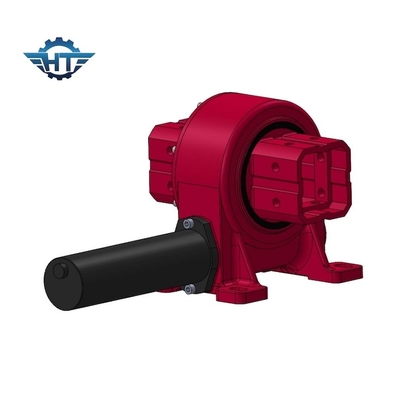

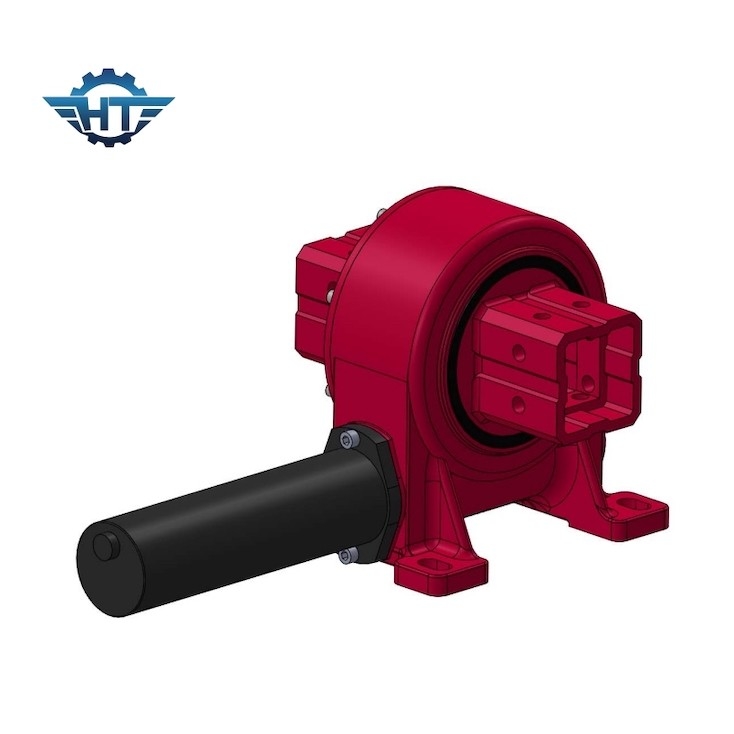

Zaawansowany system śledzenia słonecznego z rozdzielczością 3600 ppr i interfejsem RS485
Opis produktu
Napęd obrotowy, znany również jako napęd obrotowy lub napęd obrotowy, jest komponentem mechanicznym stosowanym w różnych zastosowaniach w celu umożliwienia kontrolowanego obrotu obciążenia wokół osi centralnej.Urządzenia te są powszechnie stosowane w maszynach przemysłowych., systemy śledzenia słonecznego, turbiny wiatrowe, urządzenia budowlane i inne zastosowania, w których wymagana jest kontrolowana i precyzyjna rotacja.
Poniżej przedstawiono opis kluczowych cech i komponentów napędu obrotowego:
Główna obudowa: napęd obrotowy składa się zazwyczaj z solidnej, kompaktowej obudowy, która zawiera wszystkie wewnętrzne elementy.Obudowa jest zaprojektowana tak, aby wytrzymać duże obciążenia i warunki środowiskowe.
Oś centralna: w centrum napędu obrotowego znajduje się oś centralna, często określana jako zespół robaków, która służy jako punkt obrotowy ruchu obrotowego.
Mechanizm biegów: podstawową funkcją napędu obrotowego jest przekształcenie ruchu obrotowego w ruch kątowy.o pojemności nieprzekraczającej 1 kVAŚruby robaka łączą się z zębami na bieżniku pierścieniowym, umożliwiając kontrolowane obrót.
Silnik napędowy: Aby kontrolować obrót napędu obrotowego, zwykle jest do niego podłączony zewnętrzny silnik napędowy.
łożyska: Wysokiej jakości łożyska są kluczowymi elementami napędu obrotowego, zapewniają wsparcie i zmniejszają tarcie, umożliwiając płynne i wydajne obrót.Niektóre napędy obrotowe mają wiele rzędów łożysk dla zwiększonej stabilności.
Uszczelnienia i smarowanie: Aby chronić wewnętrzne elementy przed pyłem, brudem i wilgocią, napędy obrotowe są wyposażone w uszczelnienia i uszczelki.Odpowiednie smarowanie jest niezbędne do zmniejszenia zużycia i zapewnienia długotrwałej niezawodności.
W zależności od zastosowania może być zainstalowana bramka montażowa do bezpiecznego mocowania napędu obrotowego na otaczającą konstrukcję.
Zmiany biegów: Niektóre napędy obrotowe posiadają biegówkę wyjściową, która jest podłączona do obciążenia, które musi zostać obrócone.
Napędy obrotowe są zaprojektowane do obsługi dużych obciążeń i zapewniają precyzyjną kontrolę obrotu, co czyni je idealnymi dla różnych zastosowań wymagających kontrolowanego ruchu.i zdolność do podtrzymania obciążenia zarówno osiowego, jak i promieniowego sprawiają, że są cennymi komponentami w takich gałęziach przemysłu, jak budownictwo, energii odnawialnej i produkcji.
Parametry techniczne
Oto krótki opis różnych dostępnych modeli reduktorów:
|
Model |
Nominalny moment obrotowy (Nm) |
Przykładowy moment obrotowy (kNm) |
Przykładowy moment obrotowy (kNm) |
Obciążenie osiowe (kN) |
Obciążenie promieniowe (kN) |
Wskaźnik |
Efektywność |
Dokładność (stopień) |
IP |
Tep roboczy ((°C) |
Samoblokowanie |
Masę (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
251 kg |
Wnioski
Napędy obrotowe są szeroko stosowane w różnych gałęziach przemysłu i zastosowaniach, w których kontrolowana rotacja, precyzyjne pozycjonowanie i nośność są niezbędne do efektywnej pracy.Od systemów śledzenia energii słonecznej po turbiny wiatrowe, urządzenia budowlane i stoły obrotowe, napędy obrotowe umożliwiają precyzyjne sterowanie różnymi elementami.wyposażenie morskie i morskie, platformy robocze lotnicze, systemy energii odnawialnej, anteny satelitarne, systemy nadawcze, systemy nadzoru, zautomatyzowane procesy produkcyjne, zastosowania w dziedzinie obronności i lotnictwa,wycieczki w parku rozrywki, teleskopy oraz sprzęt górniczy i kamieniołomny.
Wszechstronność napędów obrotowych i ich znaczenie w szerokim zakresie zastosowań jest niezrównane.napędy obrotowe umożliwiają wydajny ruch i precyzyjne pozycjonowanie różnych komponentów, zapewniając bezpieczne i wydajne działanie w wielu gałęziach przemysłu.
Wsparcie i usługi
Wsparcie techniczne i usługi związane z napędem słonecznym
Nasz zespół doświadczonych inżynierów pomoże Ci zidentyfikować problemy i zapewni rozwiązania dla wszelkich problemów, na jakie możesz napotkać.od regularnej konserwacji zapobiegawczej po awaryjne naprawy i wymiany.
Oferujemy wsparcie techniczne i usługi dla naszych klientów, z dedykowanym zespołem specjalistów, którzy zawsze są dostępni, aby odpowiedzieć na Państwa pytania i obawy.Nasz zespół jest dobrze wyszkolony i dobrze zna wszystkie aspekty technologii Solar Tracker Slew Drive, i może zapewnić Państwu doradztwo i wiedzę specjalistyczną niezbędną do utrzymania systemu w najlepszym stanie.
Oferujemy również szereg usług na zamówienie, w tym niestandardowe sugestie instalacji i rozwiązywanie problemów.Nasz zespół może współpracować z Państwem w celu zidentyfikowania potencjalnych słabych punktów w Państwa systemie i zapewnienia dostosowanych rozwiązań w celu zapewnienia optymalnej wydajności.
Nasze wsparcie techniczne i usługi są zaprojektowane tak, aby zapewnić Państwu najlepsze możliwe doświadczenie z Państwa produktem Solar Tracker Slew Drive.Proszę nie wahaj się skontaktować z nami.
Opakowanie i wysyłka
Opakowanie i wysyłka Solar Tracker Slew Drive obejmują:
Wysokiej jakości materiały opakowaniowe, takie jak folie powietrzne, folie kurczące się i amortyzatory piankowe.
Produkt powinien być bezpiecznie zamknięty w osłonie ochronnej.
Produkt zostanie oznaczony numerem śledzenia i wysłany na wskazany adres.
