Szczegóły Produktu:
|
| gwarancja: | 5 lat | Zakres prędkości: | 0,1-100 obr./min |
|---|---|---|---|
| Rezolucja: | 0,01° | Moment wyjściowy: | 7320 Nm |
| Dokładność: | 0,15° | Poziom ochrony: | IP66 |
| Napięcie wejściowe: | 24v | Silnik: | Przekładnia planetarna |
| Podkreślić: | Słoneczny system śledzący nisko hałas,Wysokiej wydajności napęd słoneczny,Trwałe działanie napędu słonecznego |
||

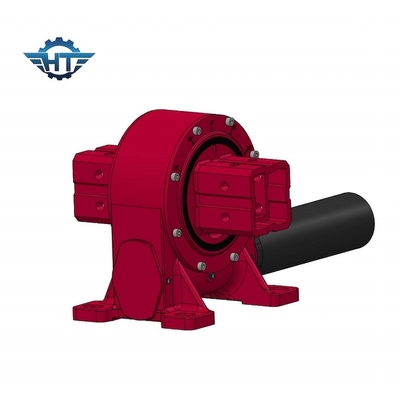

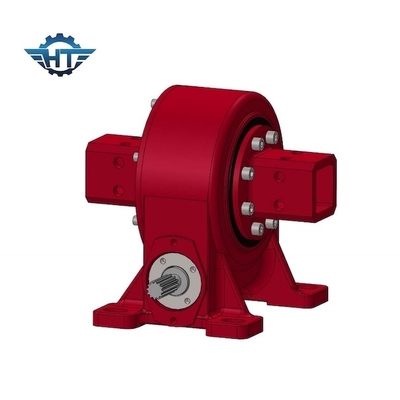

Precyzyjnie zaprojektowany napęd słoneczny z szerokim zakresie temperatur
Opis produktu
Napęd obracający, znany również jako napęd obracający lub napęd obracający łożysk, jest elementem mechanicznym zaprojektowanym w celu ułatwienia kontrolowanego obrotu wokół osi centralnej.Jest stosowany w różnych zastosowaniach, w których kluczowe znaczenie ma kontrolowany i precyzyjny ruch rotacyjnyOto szczegółowy opis napędów obrotowych:
1. Główne składniki
Obudowa: Napędy przechylające składają się z solidnej obudowy, która zawiera wszystkie wewnętrzne elementy.
Oś centralna (Worm Gear): w centrum napędu obrotowego znajduje się centralna oś, często określana jako zespół robaka.
Mechanizm biegów: podstawową funkcją napędu obrotowego jest przekształcenie ruchu obrotowego w ruch kątowy.zwykle składa się z śruby robaka i biegów pierścieniowychŚruby robaka łączą się z zębami na bieżniku pierścieniowym, umożliwiając kontrolowane obrót.
Silnik napędowy: silnik napędowy zewnętrzny jest zwykle podłączony do sterowania obrotowym napędem obrotowym.
2Źródło:
Napędy obrotowe posiadają wysokiej jakości łożyska, które zapewniają wsparcie i zmniejszają tarcie.Niektóre napędy obrotowe mają wiele rzędów łożysk dla zwiększonej stabilności.
3. uszczelnienia i smarowanie:
Aby chronić wewnętrzne elementy przed pyłem, brudem i wilgocią, napędy obrotowe są wyposażone w uszczelki i uszczelki..
4/Flanka montażowa:
W zależności od zastosowania może być zainstalowana obudowa do mocowania, która zapewnia bezpieczne mocowanie napędu obrotowego do otaczającej konstrukcji.
5/ Sprzęt wyjściowy:
Niektóre napędy obrotowe mają bieg wyjściowy, który jest podłączony do obciążenia, które musi być obracane.
6. Właściwości:
Napędy obrotowe są znane ze swojej wysokiej wytrzymałości, kompaktowej konstrukcji, precyzyjnego pozycjonowania i ciągłego obrotu o 360 stopni.i są wystarczająco wszechstronne, aby obsługiwać zarówno obciążenia osiowe, jak i promieniowe.
7. zastosowania:
Napędy obrotowe są stosowane w wielu gałęziach przemysłu, w tym w systemach śledzenia słonecznego, turbinach wiatrowych, sprzęcie budowlanym, maszynach rolnych, zastosowaniach morskich, obróbce materiałów,i wiele innych.
8- Dostosowanie:
Napędy obrotowe mogą być dostosowywane do spełnienia określonych wymagań aplikacyjnych, w tym stosunków biegów, momentu obrotowego wyjściowego i konfiguracji montażowych.
9Odporność na działanie środowiska:
Wiele napędów obrotowych jest zaprojektowanych tak, aby wytrzymać trudne warunki środowiskowe, takie jak ekstremalne temperatury, wilgoć i korozyjne środowiska.
Napędy obrotowe są kluczowymi elementami w przemyśle wymagającym kontrolowanego obrotu i precyzyjnego pozycjonowania.i zdolność do podnoszenia dużych obciążeń sprawiają, że są cenne w różnych zastosowaniach, przyczyniając się do wydajności i niezawodności maszyn i urządzeń.
Parametry techniczne
Parametryczny przegląd reduktorów planetarnych
Planetary Reducer to rodzaj skrzynki biegów, która działa poprzez obrót wielu kół biegów w celu zmniejszenia prędkości i zwiększenia momentu obrotowego.Poniższa tabela przedstawia szczegóły każdego modelu reduktorów planetarnych, w tym znamionowy moment wyjściowy, moment utrzymania, moment nachylenia, obciążenie osiowe, obciążenie promieniowe, stosunek, sprawność, precyzja, IP, temperatura robocza, samoblokowanie i waga.
|
Model |
Nominalny moment obrotowy (Nm) |
Przykładowy moment obrotowy (kNm) |
Przykładowy moment obrotowy (kNm) |
Obciążenie osiowe (kN) |
Obciążenie promieniowe (kN) |
Wskaźnik |
Efektywność |
Dokładność (stopień) |
IP |
Tep roboczy ((°C) |
Samoblokowanie |
Masę (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
251 kg |
Powyższe dane wskazują, że reduktory planetarne mają szeroki zakres cech i mogą być stosowane w różnych scenariuszach.dobra precyzja i niezawodna twardość, co czyni ją szeroko stosowalną.
Wsparcie i usługi
Wsparcie techniczne i usługi związane z napędem słonecznym
W Solar Tracker rozumiemy, że kluczem do powodzenia produktu jest zapewnienie użytkownikom najlepszego możliwego wsparcia technicznego i usług.Naszym celem jest zapewnienie naszym klientom najwyższego poziomu wsparcia technicznego i usług dostępnych.
Oferujemy różnorodne wsparcie techniczne i usługi dla naszego produktu Solar Tracker Slew Drive.
Wsparcie techniczne przez telefon lub e-mail.
Online wsparcie techniczne i rozwiązywanie problemów.
Usługi konserwacji i naprawy.
Części zamienne.
Jeśli masz jakiekolwiek pytania lub potrzebujesz pomocy z naszym Solar Tracker Slew Drive, skontaktuj się z nami i nasz zespół doświadczonych techników będzie chętnie pomóc.
Opakowanie i wysyłka
Śledzący napęd słoneczny opakowanie i wysyłka
Solar Tracker Slew Drive jest pakowany w silne pudełko plywoon, z wewnętrzną pianą lub kartonem, aby zapewnić ochronę.Następnie jest wysyłany kurierem lub przewozem lotniczym na wyznaczony przez klienta adres dostawy..
