Szczegóły Produktu:
|
| gwarancja: | 5 lat | Zastosowanie: | System śledzenia słonecznego |
|---|---|---|---|
| Zakres prędkości: | 0,1-100 obr./min | Nazwa produktu: | Napęd obrotu modułu śledzącego energię słoneczną |
| Typ enkodera: | Opcjonalny enkoder przyrostowy | Dokładność: | 0,1° |
| Napięcie wejściowe: | 24v | Maksymalny wyjściowy moment obrotowy: | 13420Nm |
| Podkreślić: | Napęd słoneczny IP66,napęd obrotowy dla systemu śledzenia słonecznego,SLEW Drive dla Solar Tracking |
||

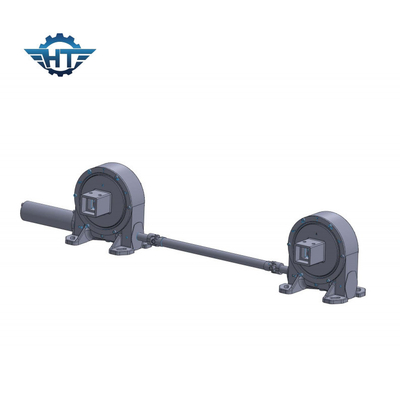

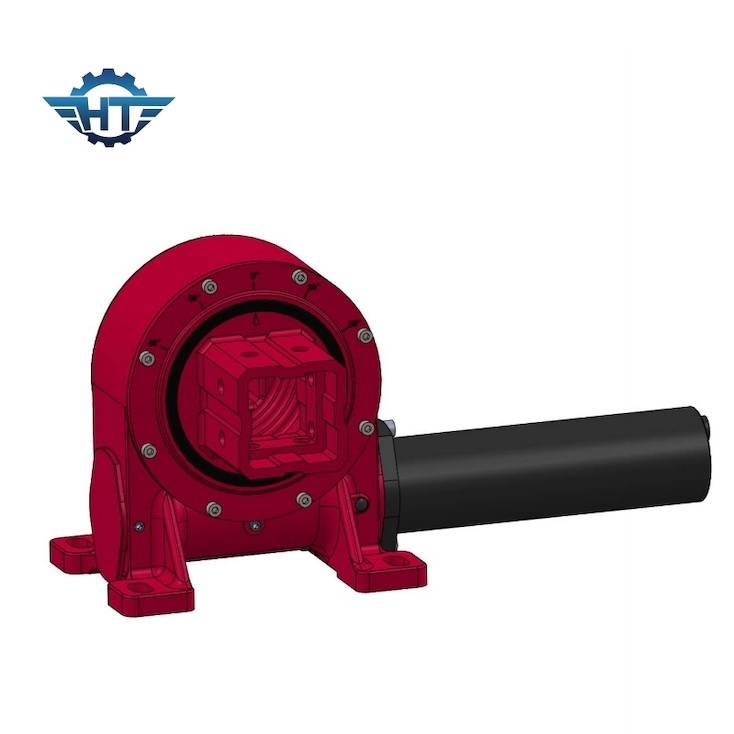

IP66 Solar Tracker Slew Drive z dokładnością 0,1° dla śledzenia słonecznego
Opis produktu
Napęd obrotowy jest elementem mechanicznym wykorzystywanym w różnych zastosowaniach w celu umożliwienia kontrolowanego obracania obciążenia wokół osi centralnej.systemy śledzenia słonecznego, turbin wiatrowych, urządzeń budowlanych i innych zastosowań, w których wymagana jest kontrolowana i precyzyjna rotacja.
Napędy zwrotne zazwyczaj składają się z solidnej, kompaktowej obudowy, która zawiera wszystkie wewnętrzne komponenty.W centrum napędu obrotowego jest centralna ośGłównym zadaniem napędu obrotowego jest przekształcenie ruchu obrotowego w ruch kątowy.Osiąga się to za pomocą mechanizmu przekładni, zazwyczaj składający się z śruby robaka i przekładni obrotowej.
Aby kontrolować obrót napędu obrotowego, zwykle dołączany jest zewnętrzny silnik napędowy, który zapewnia konieczny moment obrotowy i moc do obrotu ładunku.Wysokiej jakości łożyska są kluczowymi elementami napędu obrotowegoNiektóre napędy obrotowe posiadają wiele rzędów łożysk dla zwiększonej stabilności.Aby chronić elementy wewnętrzne przed pyłemW zależności od zastosowania, urządzenia te są wyposażone w uszczelki i uszczelki.może być zainstalowana obudowa montażowa umożliwiająca bezpieczne przymocowanie napędu obrotowego do otaczającej konstrukcji. Niektóre napędy obrotowe mają bieg wyjściowy, który jest podłączony do obciążenia, które musi być obracane.
Napędy obrotowe są zaprojektowane do obsługi dużych obciążeń i zapewniają precyzyjną kontrolę obrotu, co czyni je idealnymi dla różnych zastosowań wymagających kontrolowanego ruchu.i zdolność do podtrzymania obciążenia zarówno osiowego, jak i promieniowego sprawiają, że są cennymi komponentami w takich gałęziach przemysłu, jak budownictwo, energii odnawialnej i produkcji.
Parametry techniczne
Oto porównanie modelu, znamionowy moment obrotowy, moment utrzymania, moment nachylenia, obciążenie osiowe, obciążenie promieniowe, stosunek, wydajność, precyzja, IP, temperatura robocza, samozablokowanie,i masa różnych wielkości modeli skrzyń biegów:
|
Model |
Nominalny moment obrotowy (Nm) |
Przykładowy moment obrotowy (kNm) |
Przykładowy moment obrotowy (kNm) |
Obciążenie osiowe (kN) |
Obciążenie promieniowe (kN) |
Wskaźnik |
Efektywność |
Dokładność (stopień) |
IP |
Tep roboczy ((°C) |
Samoblokowanie |
Masę (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Tak, proszę. |
251 kg |
Wnioski
Napędy obrotowe mają zastosowanie w wielu gałęziach przemysłu i urządzeniach, gdzie niezbędne są kontrolowane obroty, precyzyjne pozycjonowanie i nośność.i może zmaksymalizować wychwytywanie energii, zwiększyć wydajność wytwarzania energii, zapewnić precyzyjne indeksowanie i pozycjonowanie procesów obróbki oraz umożliwić różne zadania związane z ruchem i pozycjonowaniem.
Poniżej przedstawiono kilka powszechnych zastosowań napędów obrotowych:
Systemy śledzenia słonecznego
Turbiny wiatrowe
Sprzęt budowlany
Maszyny rolnicze
Obsługa materiałów
Stoły obrotowe
Sprzęt morski i morski
Platformy pracy powietrznej
Energia odnawialna
Płytki satelitarne
Telewizja i nadzór
Automatyczna produkcja
Obrona i lotnictwo
Przemysł rozrywkowy
Teleskopy i obserwatoria
Urządzenia górnicze i kamieniołomowe
Poprzez kontrolowanie ruchu i orientacji wielu urządzeń napędy obrotowe mają kluczowe znaczenie dla efektywnej i bezpiecznej pracy i można je znaleźć w różnych gałęziach przemysłu.
