Szczegóły Produktu:
|
| Model: | SE3" | Przełożenie: | 31:1 |
|---|---|---|---|
| Aplikacja: | Antena satelitarna | Miejsce pochodzenia: | Changzhou, Chiny |
| Kierowca: | Silniki 12/24 VDC | Certyfikat: | ISO9001, CE |
| Instalacja: | Poziome lub pionowe | Konserwacja: | Bezpłatny |
| Kolor: | zgodnie z prośbą | Reakcja: | mniej niż 0,1 stopnia |
| Podkreślić: | Solar Tracker Jednoosiowy napęd obrotowy,Solarny napęd obrotowy do anteny satelitarnej,0.1 Backlash Solar Tracker Slew Drive |
||

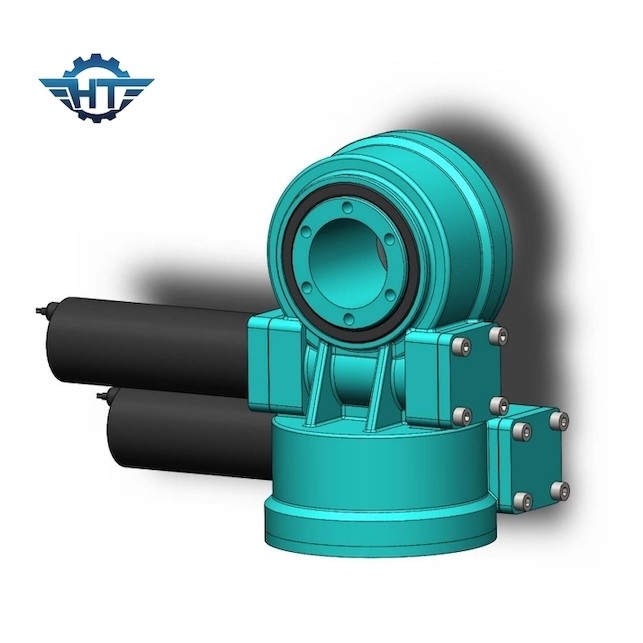

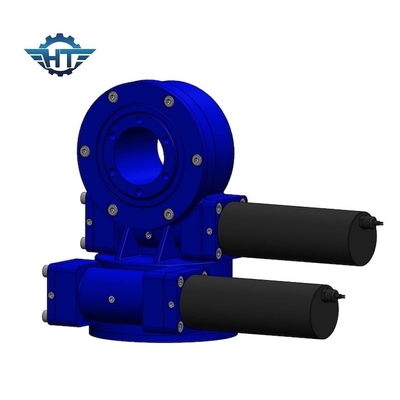

Napęd jednoosiowy z luzem 0,1 dla systemu śledzenia słonecznego lub anteny satelitarnej
Opis napędu obrotowego anteny satelitarnej
Przekładnia ślimakowa nadaje się do zastosowań, które wymagają powolnych obrotów z ciągłym lub cyklicznym ruchem zdolnym do obsługi połączonych obciążeń.Produkt ma standardowe wymiary do sprzęgania silnika elektrycznego lub hydraulicznego, jak również do sprzęgania całego systemu z wyposażeniem.
Ze względu na swoją zwartość, dużą sztywność i inne wymienione zalety, ślimakowy układ napędowy znajduje zastosowanie w różnego rodzaju urządzeniach, takich jak mobilne platformy montażowe, system satelitarny, hydrauliczne żurawie załadowcze na pojazdach transportowych, małe żurawie morskie, wysuwane drabiny obrotowe, w zespołach kołowych dużych transportery portali morskich.
Układ napędowy ślimaka obrotowego to zwarta jednostka, która składa się z wieńca obrotowego, płyty podstawy i ślimaka.Ta jednostka łączy w sobie zalety wieńca obrotowego i ślimaka.
Parametry napędu obrotowego
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment obrotowy przechylania | Trzymający moment obrotowy | Obciążenie osiowe | Obciążenie promieniowe | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | Nm | kN | kN | stopień | Tak | kg | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Tak | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | Tak | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Tak | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | Tak | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Tak | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Tak | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Tak | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Tak | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Tak | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Tak | 182 |
Zalety
1. Obrót o 360 stopni
2. Podłączenie silnika napędowego z lewej lub prawej strony
3. Podczas montażu nie ma potrzeby regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Prosta instalacja i niskie koszty utrzymania
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwy i płynny sposób uruchamiania i zatrzymywania
