Szczegóły Produktu:
|
| Model: | SE14 | Przełożenie: | 85:1 |
|---|---|---|---|
| Efektywność: | 40% | Kolor: | RAL 9006 lub zgodnie z życzeniem |
| Miejsce pochodzenia: | Changzhou, Chiny | Kierowca: | Silnik 220VAC/380VAC/24VDC |
| Aplikacja: | Dźwigi samochodowe | Konserwacja: | Bezpłatny |
| Podkreślić: | Przekładnia ślimakowa CE z przekładnią ślimakową,SE14 Solar Gear Slew Drive,24VDC Worm Solar Slew Drive |
||

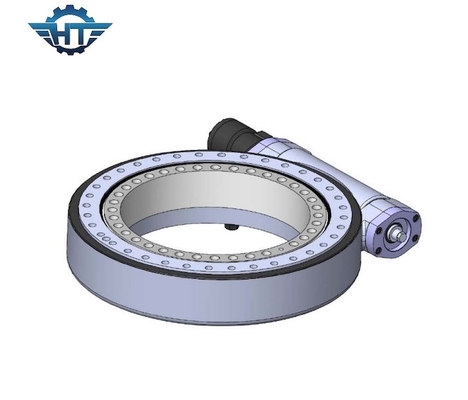

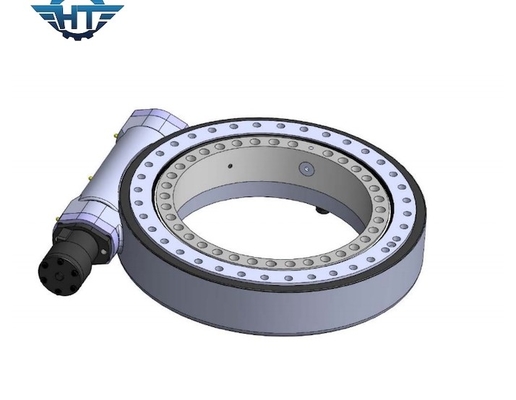

Certyfikat CE SE14 Przekładnia ślimakowa z przekładnią ślimakową z silnikiem hydraulicznym do żurawi samochodowych
SE14 Opis napędu obrotowego
Napęd obrotowy jest w stanie wytrzymać większe obciążenie osiowe, obciążenie promieniowe i moment przechylający.Obrotnica lub rama obracają się w azymucie i elewacji napędzane napędem obrotowym.
Tabela wydajności SE14
| Model | poziomy 14-calowy napęd ślimakowy |
| Stosunek | 85:1 |
| Stopień ochrony IP | IP66 |
| Znamionowy wyjściowy moment obrotowy | 44 kNm |
| Moment obrotowy przechylania | 135 kNm |
| Obciążenie osiowe | 680 kN |
| Obciążenie promieniowe | 230 kN |
| Trzymający moment obrotowy | 68 kNm |
| Efektywność | 40% |
| Precyzja | ≤0,1° |
| Samoblokujący | Tak |
| Waga | 62 kg |
| Temperatura pracy | -30～+120℃ |
Charakterystyka strukturalna
Obrotowy napęd ślimakowy składa się z przekładni ślimakowej, wału ślimakowego, obudowy, łożyska, silnika i tak dalej.Napęd silnika wału ślimakowego, ślimaka i ślimaka obwiedniowego oraz przekładnia są włączone, aby zwiększyć moment obrotowy, stabilnie i niezawodnie.
Wykres wydajności dla serii SE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechylania (Nm) | Trzymający moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Tak | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Tak | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Tak | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Tak | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Tak | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Tak | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Tak | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Tak | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Tak | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Tak |
204
|
Zalety
szybka dostawa: jesteśmy dużym profesjonalnym producentem z zaawansowanymi urządzeniami i ponad 10-letnim doświadczeniem
najlepsza obsługa posprzedażna: mamy profesjonalny zespół, który zapewnia kompleksową, kompleksową obsługę
konkurencyjna cena: możemy zaoferować klientom najbardziej konkurencyjną cenę, aby sprostać Twojemu budżetowi
ścisły system kontroli jakości: Posiadamy linię produkcyjną pierwszej klasy i ścisły system zarządzania jakością
Zakresy zastosowania
Typowe zastosowania obejmują urządzenia śledzące energię słoneczną, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki ręczne, sprzęt użytkowy, osprzęt hydrauliczny, sprzęt do narzędzi olejowych, ładowarki do opon, koparki i podnośniki samochodowe.
Nasze Usługi
Istnieje ponad 10 różnych rozmiarów, począwszy od rozmiaru 3 'do rozmiaru 25 cali, wśród nich są 5", 7", 9" 12", 14", 17", 19" i 21". Oba są szeroko stosowane w systemach śledzenia energii słonecznej (PV, CPV, HCPV i heliostat) oraz zwykłych pojazdach, takich jak windy osobowe, dźwigi samochodowe, a także pojazdy modułowe.
