Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | SE17" |
|---|---|---|---|
| Przełożenie: | 102:1 | Znamionowy wyjściowy moment obrotowy: | 9450 Nm |
| Moment obrotowy przechylania: | 203 kNm | Efektywność: | 40% |
| Kolor: | RAL 9006 lub zgodnie z życzeniem | Ładowność: | Wysoki |
| Podkreślić: | SE17 Slew Drive Skrzynia biegów,Solar Tracker Skrzynia biegów Slew Drive,203 kNm Solar Tracker Slew Drive |
||

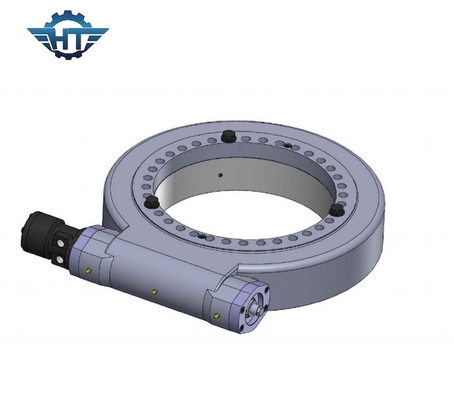

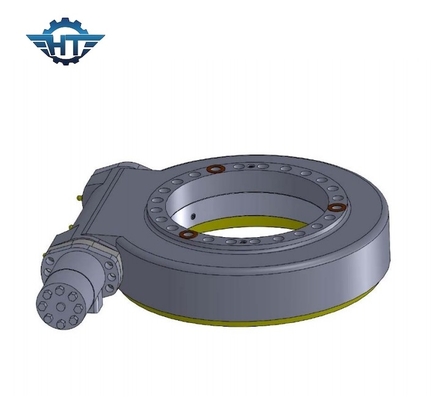

SE17 Slew Drive Skrzynia biegów z serwosilnikiem 380 do ciężarówki Mist Cannon
Azymut Rotate Slewing Napęd Opis
Znamionowy wyjściowy moment obrotowy: 9,45 kNm
Moment obrotowy przechylający: 203 kNm
Obciążenie osiowe: 980 kN
Obciążenie promieniowe: 390kN
Moment trzymania: 53 kNm
Przełożenie: 102:1
Precyzja śledzenia: ≤0,15
Samoblokujące koła zębate: Tak
Waga: 85 kg
Parametry napędu obrotowego SE
| Typ | 3'' | 5'' | 7'' | 9'' | 12'' | 14'' | 17'' | 21'' | 25'' |
| Znamionowy wyjściowy moment obrotowy/kNm | 0,3 | 0,6 | 1,75 | 4.3 | 5.6 | 6,75 | 9.46 | 16 | 21.45 |
| Moment przechylający moment obrotowy/kNm | 1.5 | 6 | 10,5 | 49,9 | 54,4 | 135 | 203 | 271 | 346 |
| Obciążenie osiowe/kN | 30 | 68 | 132 | 340 | 480 | 680 | 980 | 1600 | 2400 |
| Obciążenie promieniowe/kN | 15 | 27 | 58 | 130 | 190 | 230 | 390 | 640 | 950 |
| Przełożenie | 31:1 | 37:1 | 57:1 | 61:1 | 78:1 | 85:1 | 102:1 | 125:1 | 150:1 |
| Samoblokujący | Tak | Tak | Tak | Tak | Tak | Tak | Tak | Tak | Tak |
| Waga (kg | 7 | 14 | 23 | 44 | 51 | 62 | 85 | 141 | 182 |
| Odpowiednia powierzchnia panelu/m2 | 3-5 | 6-9 | 10-17 | 18-30 | 31-45 | 46-60 | 61-95 | 96-120 | 120-165 |
Changzhou Hangtuo Machinary Co., ltd jest profesjonalnym producentem i eksporterem łożyska obrotowego / wieńca obrotowego / koła obrotowego, napędów obrotowych / napędu obrotowego, które są stosowane głównie w maszynach portowych, maszynach górniczych, maszynach spawalniczych, pojazdach budowlanych, pojazdach modułowych, pojedynczych lub dwuosiowe systemy śledzenia słońca i małe systemy energii wiatrowej itp.
Zalety napędu obrotowego
1. Silny moment wywracający
2. Zastosuj otaczający napęd ślimakowy
3. Styk z wieloma zębami, duża nośność
4. Funkcja samoblokująca
Pytania i odpowiedzi
1. Jak wybrać?
Proszę podać rozmiar średnicy, szerokość, napięcie, moc i prędkość bez obciążenia wymaganych silników.
2. Czy mogę wcześniej pobrać próbki w celu przetestowania jakości i wprowadzenia na rynek?
Jasne, zapraszamy do pobrania próbek w celu przetestowania naszej jakości i usług.
3. Jaki jest całkowity koszt próbek?
Całkowity koszt próbki = koszt próbki + fracht
Damy ci najlepszy koszt wysyłki po wybraniu odpowiednich motoreduktorów
4. Jak wysyłasz próbki?
Ilość próbek nie jest duża, wspieramy próbki wysyłane przez UPS, TNT lub Fedex
5. Jaka jest minimalna ilość zamówienia?
1 zestaw
6. Jaki jest twój czas dostawy?
Dla próbek standardowych: w ciągu 0 ~ 7 dni;dla zamówień partii: w ciągu 25 ~ 45 dni.
