Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo, QT | Przełożenie: | 51:1 |
|---|---|---|---|
| Znamionowy wyjściowy moment obrotowy: | 7320 Nm | Trzymający moment obrotowy: | 40 kNm |
| Moment obrotowy przechylania: | 8 kNm | Kolor standardowy: | RAL9006 |
| Reakcja: | 0,1 stopnia | Typ obrotowy: | Pojedyncza oś |
| Podkreślić: | Przekładnia ślimakowa z przekładnią ślimakową,fotowoltaiczna przekładnia ślimakowa 24 V,przekładnia ślimakowa IP 66 Solar Slew Drive |
||

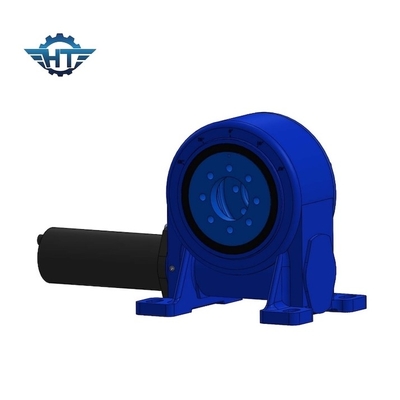

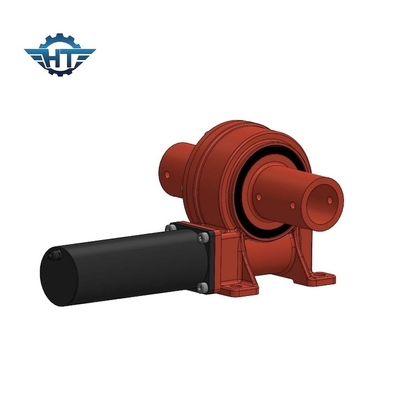

Przekładnia ślimakowa IP66 z przekładnią ślimakową do fotowoltaicznego systemu śledzenia słonecznego 24 V
Opis napędu obrotowego przekładni ślimakowej
Napęd obrotowy zwykle składa się z wieńca obrotowego, ślimaka, obudowy odlewniczej i standardowych elementów, takich jak łożysko i śruby itp. W systemie wytwarzania energii fotowoltaicznej napęd obrotowy jest zwykle używany w połączeniu z silnikiem reduktora prędkości planetarnej prądu stałego i prądem zmiennym silnik reduktora prędkości.Chociaż jest używany w sprzęcie inżynieryjnym, jest regularnie używany w połączeniu z silnikiem hydraulicznym do działania jako układ napędowy.
Parametry napędów obrotowych modelu VE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechylania (Nm) | Trzymający moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Tak | 251 |
Napęd obrotowy jest również nazywany napędem obrotowym lub reduktorem obrotowym itp. Jest zwykle stosowany w systemach energii słonecznej, turbinach wiatrowych, systemach satelitarnych i maszynach inżynieryjnych, takich jak dźwigi samochodowe, podnośniki ręczne itp. Obecnie jest z powodzeniem stosowany w fotowoltaice systemy śledzenia.
Kiedy napęd obrotowy jest używany w branży energii słonecznej, użytkownicy muszą wybrać idealny napęd zgodnie z rzeczywistą powierzchnią paneli słonecznych.Mówiąc ogólnie, 3-calowy napęd obrotowy nadaje się do systemu energii słonecznej z panelem słonecznym 3-5 m2, 7-calowym panelem słonecznym 10-17 m2, 9-calowym dla 18-30 m2, 12-calowym dla 31-45 m2 i 14 cal dla 46-60 m2.Są one dostępne w celach informacyjnych.Aby uzyskać bardziej szczegółowe i szczegółowe informacje, prosimy o kontakt z naszym sprzedawcą na stronie kontaktowej.
Zalety produktu
1) Wyższy wyjściowy moment obrotowy i obciążenie trzymania
2) Najwyższa precyzja śledzenia
3) Silna odporność na korozję i skuteczne uszczelnienie
4) Samoblokujący
Pola aplikacji
| Pole energii wiatrowej | Maszyny metalurgiczne |
| Lekki przemysł | ciężki sprzęt |
| Maszynista portowy/morski | Produkty wojskowe. |
| Górnictwo Maszyn Budowlanych | Wyposażenie huty |
| Oczyszczalnia ścieków | Maszyny rolnicze |
