Szczegóły Produktu:
|
| Aplikacja: | Śledzenie Słońca | Miejsce pochodzenia: | ChangZhou |
|---|---|---|---|
| Kierowca: | Silnik z przekładnią planetarną | Certyfikat: | ISO9001, CE |
| Instalacja: | Poziomy | Konserwacja: | Bezpłatny |
| Kolor: | zgodnie z prośbą | Reakcja: | 0,1 stopnia |
| Podkreślić: | Montowane poziomo trackery słoneczne Napęd obrotowy,trackery słoneczne 24 V DC Napęd obrotowy,trackery słoneczne Napęd obrotowy z silnikiem |
||

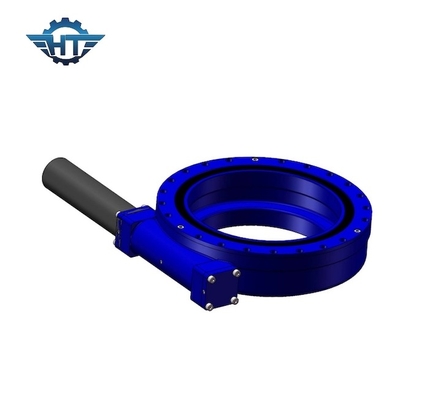

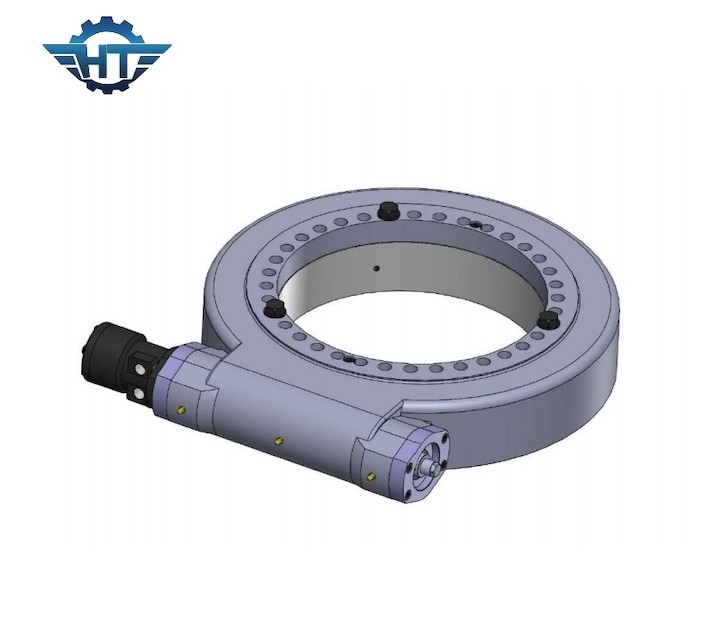

Poziomo montowana przekładnia z napędem obrotowym z silnikiem 24 V DC do trackerów słonecznych
Skrzynia biegów z napędem obrotowymOpis
Napęd obrotowy ma wiele typów, takich jak typ zamknięty, typ z otwartą obudową, typ pionowy, typ dwuosiowy, typ o wysokiej precyzji, typ napędu ślimakowego itp. Napęd obrotowy oparty jest na łożysku obrotowym z silnym momentem obrotowym przechylania i statyczną funkcją samoblokującą.Duża powierzchnia styku zębów została zaprojektowana specjalnie do napędzania dużych obciążeń.
| Model: | SE5 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Typ | W załączeniu |
| Materiał | 42CrMo,50Mn | Moment wyjściowy | 600 Nm |
| Moment obrotowy przechylający | 6 K Nm | Trzymający moment obrotowy | 9,2 K Nm |
| Statyczna ocena osiowa | 68 kun | Statyczna ocena radialna | 27 KN |
| Dynamiczna ocena osiowa | 34 KN | Dynamiczna ocena radialna | 14 KN |
| Przełożenie | 37:1 | Efektywność | 40% |
Zalecany napęd obrotowy
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechylania (Nm) | Trzymający moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Tak | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Tak | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Tak | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Tak | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Tak | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Tak | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Tak | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Tak | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Tak | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Tak | 204 |
Główne zalety napędów obrotowych SE
1. Obrót o 360 stopni
2. Podłączenie silnika napędowego z lewej lub prawej strony
3. Podczas montażu nie ma potrzeby regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Smar został napełniony przed fabryką
4. Prosta instalacja i niskie koszty utrzymania
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwy i płynny sposób uruchamiania i zatrzymywania
8. Wysoki moment przechylający, odpowiedni do montażu poziomego
