Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | Przekładnia ślimakowa 7 cali |
|---|---|---|---|
| Przełożenie: | 51:1 | Efektywność: | 40% |
| Dokładny: | <0,1 stopnia | Kierowca: | Elektryczny/Hydrauliczny/Serwo |
| Kolor: | Srebrnoszary | Miejsce pochodzenia: | Changzhou, Chiny |
| Podkreślić: | Klepsydra Worm Solar Slew Drive,7-calowy Solar Slew Drive,mały luz Solar Slew Drive |
||

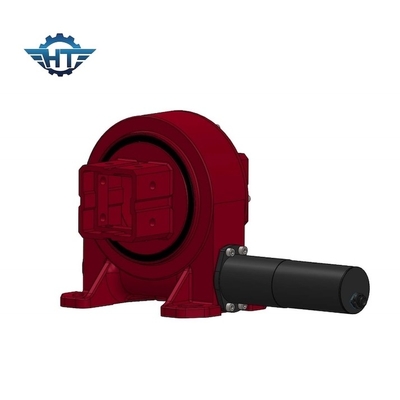

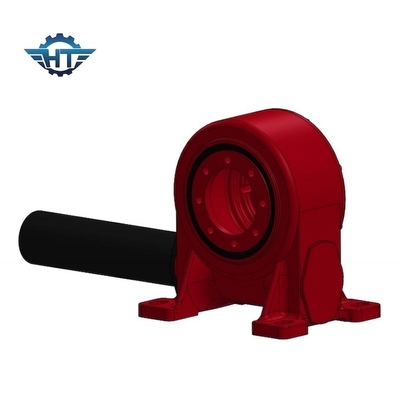

7-calowy robak klepsydrowy z małym luzem dla elektrowni z rynną paraboliczną
Opis napędu obrotowego przekładni ślimakowej z małym luzem
Napędy obrotowe z przekładnią ślimakową o zerowym luzie są stosowane głównie w zastosowaniach CSP, takich jak paraboliczne lub korytowe, jest to rodzaj układu kondensatora ciepła, który może pochłaniać ciepło do określonej substancji chemicznej i przenosić ciepło na elektryczność.
Arkusz danych napędu pionowego obrotowego z małym luzem przekładni ślimakowej
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment obrotowy przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Precyzja (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Tak | 251 |
Dane techniczne napędu obrotowego VE7
Nazwa produktu: VE7
Normalna prędkość wyjściowa: 0,03 obr./min
Normalny wyjściowy moment obrotowy: 7320 Nm
Maksymalny wyjściowy moment obrotowy: 10980 Nm
Moment obrotowy przechylający: 8 kNm
Moment trzymania: 39 kNm
Statyczne obciążenie osiowe: 30 kN
Statyczne obciążenie promieniowe: 100 kN
Przełożenie napędu obrotowego: 51:1
Luz luz: ＜＝0,15°
IP (klasa): 66
Wydajność: 40%
Temperatura: -40℃ do +120℃
Napięcie znamionowe: 24 V prądu stałego
Prąd normalny: <7,5A
Moc wyjściowa: 126 W
Prędkość wyjściowa: 1,6 obr./min
Wyjściowy moment obrotowy: 359 Nm
Maksymalny wyjściowy moment obrotowy: 538 Nm
Hałas: <65dB
Zalety
1. Obrót o 360 stopni
2. Podłączenie silnika napędowego z lewej lub prawej strony,
3. Podczas montażu nie ma potrzeby regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Prosta instalacja i niskie koszty utrzymania
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwy i płynny sposób uruchamiania i zatrzymywania
8. Wysoka dokładność
Zakres zastosowania
Typowe zastosowania obejmują urządzenia śledzące energię słoneczną, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki ręczne, sprzęt użytkowy, osprzęt hydrauliczny, sprzęt do narzędzi olejowych, ładowarki do opon, koparki i podnośniki samochodowe.
