Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | VE7" |
|---|---|---|---|
| Przełożenie: | 57:1 | Znamionowy wyjściowy moment obrotowy: | 1750 Nm |
| Trzymający moment obrotowy: | 13200 Nm | Moment obrotowy przechylania: | 7000 Nm |
| Efektywność: | 40% | Kolor standardowy: | RAL9006 |
| Podkreślić: | Przekładnia ślimakowa z pionowym napędem obrotowym,pionowy napęd obrotowy do śledzenia słońca,pionowy napęd słoneczny VE7 |
||

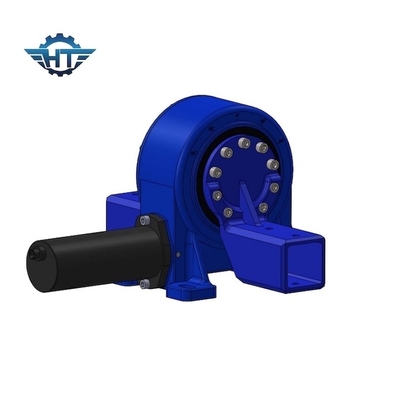

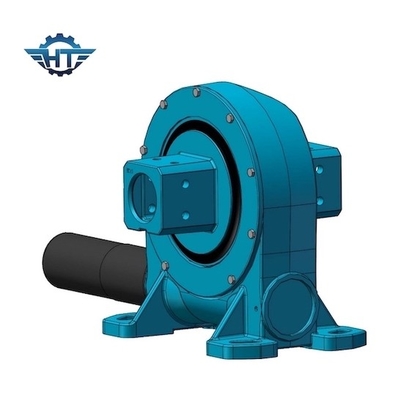

Pionowy napęd obrotowy VE7, kopertowa przekładnia ślimakowa do systemów śledzenia słońca
Opis napędu obrotowego z przekładnią ślimakową koperty
Napęd obrotowy posiada funkcję samoblokowania biegu wstecznego dzięki zastosowaniu przekładni ślimakowej o charakterystyce samoblokowania biegu wstecznego.Ta funkcja znacznie zwiększa stabilność działania hosta i współczynnik bezpieczeństwa.W porównaniu z tradycyjnymi produktami obrotowymi, przekładnia z napędem obrotowym jest łatwa w instalacji, łatwa w utrzymaniu i oszczędza znaczną przestrzeń montażową.Zalety są następujące:
1. Wysoki moment obrotowy w celu poprawy bezpieczeństwa systemu śledzenia energii słonecznej
2. Zakres obrotu o 360 stopni
3. Otaczający napęd ślimakowy w środku
4. Styk z wieloma zębami zapewniający duże obciążenie
5. Funkcja samoblokująca
Arkusz techniczny napędu obrotowego modelu VE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechylania (Nm) | Trzymający moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Tak | 251 |
Usługi dostosowane
1. Specjalna konstrukcja oparta na różnych zastosowaniach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;naszym standardowym kolorem jest RAL 9006.
Słowniczek kluczowych parametrów
Moment obrotowy przechylający: Ten moment obrotowy to obciążenie grawitacyjne pomnożone przez odległość między pozycją obciążenia a środkiem łożyska obrotowego.Jeśli rzeczywisty moment obrotowy jest większy niż znamionowy moment obrotowy momentu przechylania, napęd obrotu zostanie przewrócony.
Obciążenie promieniowe: Obciążenie pionowe do osi łożyska obrotowego
Obciążenie osiowe: Obciążenie równoległe do osi łożyska obrotowego
Moment trzymania: Jest to moment odwrotny. Kiedy napęd obraca się do tyłu, a części nie są uszkodzone, maksymalny osiągnięty moment obrotowy nazywany jest momentem trzymania, jest również postrzegany jako moment zepsuty.
Samoblokujący: Tylko wtedy, gdy jest obciążenie, napęd obrotowy nie jest w stanie obracać się do tyłu i dlatego nazywany jest samoblokującym.
