Szczegóły Produktu:
|
| Przełożenie: | 31:1~150:1 | Oś: | Pojedyncza oś |
|---|---|---|---|
| Miejsce pochodzenia: | Changzhou, Chiny | Struktura: | Robak I Łożysko |
| Długość życia: | 30 lat | Kolor: | RAL9006 |
| Stosowanie: | Śledzenie Słońca | Funkcja ochrony: | IP66 |
| Podkreślić: | Przekładnia ślimakowa z klepsydrą Mały napęd obrotowy,mały napęd obrotowy do trackera słonecznego,mały napęd obrotowy IP66 Solarr |
||

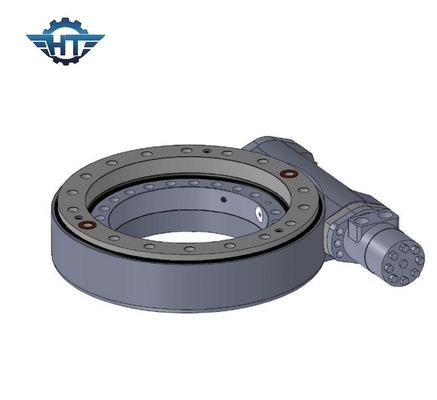

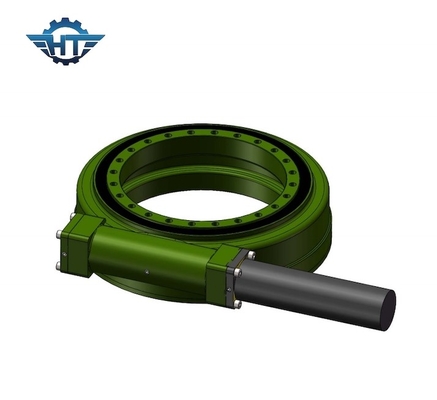

Przekładnia ślimakowa z klepsydrą do trackera słonecznego z silnikiem z przekładnią planetarną 24VDC
Opis przekładni ślimakowej z klepsydrą
Jednoosiowy poziomy napęd obrotowy SE jest kluczowym elementem zarówno jednoosiowego systemu śledzenia słonecznego, jak i dwuosiowego systemu śledzenia słonecznego.Poza tym może być również stosowany w systemie CSP i CPV, energetyce wiatrowej itp.
Jednoosiowe trackery
Jednoosiowy tracker orientuje moduły fotowoltaiczne wzdłuż jednej osi obrotu, poruszając się poziomo ze wschodu na zachód wraz z ruchem słońca.Przenoszenie tych modułów fotowoltaicznych wymaga, aby reduktor oferował zarówno moment obrotowy, jak i moment obrotowy – coś, co może zaoferować tylko wysoce wyspecjalizowany napęd obrotowy.Zastosowane napędy obrotowe, które angażują większą liczbę zębów na linii podziałowej pierścienia zębatego, zapewnią maksymalną wytrzymałość, trwałość i wydajność.Dzięki temu tracker ma najdłuższą możliwą żywotność w terenie przy najmniejszych przestojach lub kosztach konserwacji.
Śledzenie dwuosiowe
Dwuosiowe trackery obracają się na boki oraz w górę iw dół, umożliwiając jeszcze dokładniejsze śledzenie ruchu słońca. Te obrotowe napędy zapewniają wyższą wydajność energetyczną niż systemy jednoosiowe.Biorąc pod uwagę, że wykorzystują dwa stopnie swobody, wykorzystanie mocnych i mocnych napędów obrotowych jest jeszcze ważniejsze dla niezawodnej i ciągłej funkcjonalności w terenie.
Parametry użytkowe serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Moc znamionowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Czas pracy. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | Tak | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | Tak | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | Tak | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | Tak | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | Tak | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | Tak | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | Tak | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | Tak | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | Tak | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | Tak | 204 |
Zalety
1. Obrót o 360 stopni
2. Silnik napędowy podłączony z lewej lub prawej strony
3. Podczas montażu nie ma potrzeby regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Smar został napełniony przed fabryką
4. Prosta instalacja i niskie koszty utrzymania
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwy i płynny sposób uruchamiania i zatrzymywania
8. Wysoki moment przechylający, odpowiedni do montażu poziomego
