Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Luz przekładni ślimakowej: | 0,1 stopnia |
|---|---|---|---|
| Przełożenie: | 57:1 | Znamionowy wyjściowy moment obrotowy: | 5060 Nm |
| Moment trzymania: | 40 kNm | Moment przechylania: | 5 kNm |
| Kolor standardowy: | RAL 9006 | Waga obciążenia: | 200 ~ 800 kg |
| Podkreślić: | zazębienie przekładni Mały napęd obrotu,wysoki oparcie Solar Tracker Slew Drive,napęd ślimakowy z zazębianiem |
||

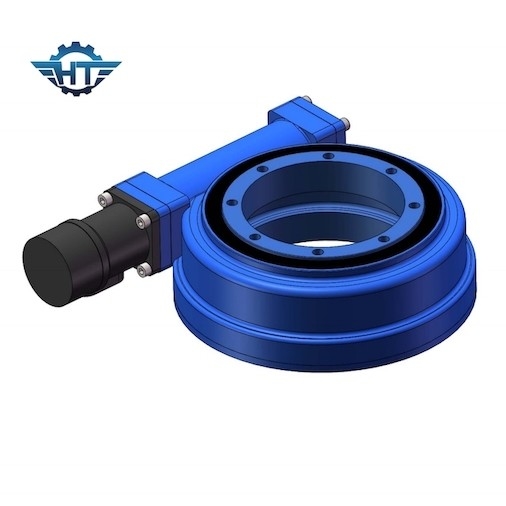

Poziome napędy obrotowe z obudową SE7 do jednoosiowego słonecznego solarnego urządzenia śledzącego
Opis napędów obrotowych z zamkniętą obudową
Napęd obrotowy z przekładnią ślimakową Hangtuo charakteryzuje się dobrym zazębianiem się ślimaka i przekładni zębatej oraz wielozębnym kontaktem, który sprawia, że napęd obrotowy ma wysoki moment podtrzymania, aby poprawić bezpieczeństwo systemu śledzenia słońca.Jest samoblokujący i może obracać się maksymalnie ±65 °.Jeśli potrzebny jest większy zasięg, można go dostosować.
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Aplikacje
Jak działają napędy obrotowe w jednoosiowym systemie śledzenia słońca?
Na przykładzie jednoosiowego śledzenia poziomego wschód-zachód wyjaśniono zasadę śledzenia jednoosiowego w poziomie.Oś obrotu systemu śledzenia słońca przebiega w kierunku północ-południe.Następnie, zgodnie ze zmianą kąta azymutu słońca, moduły fotowoltaiczne są obracane wokół osi obrotu, a orientacja modułów na trackerze jest regulowana zgodnie ze stopniem wzbudzenia światła słonecznego, zmniejszając kąt między normalną moduły fotowoltaiczne i bezpośrednie nasłonecznienie oraz zwiększające promieniowanie słoneczne na powierzchni modułu., co może skutecznie zwiększyć wytwarzanie energii.W większości obszarów wytwarzanie energii przez płaski, jednoosiowy system śledzenia można zwiększyć o 10% do 25%.Produkcja energii w płaskim jednoosiowym układzie wschód-zachód może wzrosnąć o 25% na obszarach o niskich szerokościach geograficznych, co jest najlepszym obszarem adaptacyjnym.
