Szczegóły Produktu:
|
| Model: | SE3 | Rodzaj: | Robak i sprzęt |
|---|---|---|---|
| Kolor: | Zgodnie z prośbą | Przełożenie: | 31:1 |
| OEM: | Do dyspozycji | Materiał: | QT i 42CRMO |
| Certyfikat: | ISO9001, CE | Obraz: | Do dyspozycji |
| Podkreślić: | Przekładnia ślimakowa SE3,układ fotowoltaiczny z napędem ślimakowym,pierścień obrotowy napędu ślimakowego SE3 |
||

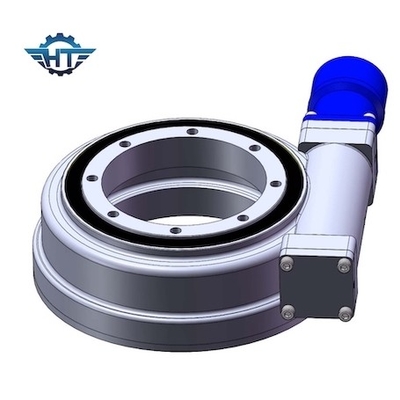

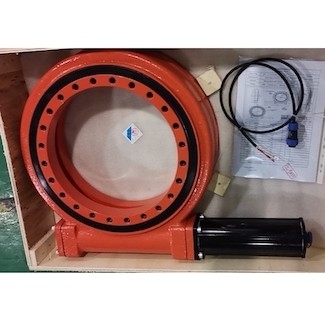

SE3 Przekładnia ślimakowa z klepsydrą do systemu fotowoltaicznego śledzenia słonecznego energii słonecznej
Opis napędu obrotu przekładni ślimakowej
Wraz z poprawą technologii coraz więcej napędów obrotowych wykorzystuje technologię ślimaka klepsydrowego, w której ślimak jest tak ukształtowany, aby angażować więcej zębów w przekładnię, co poprawia moment obrotowy i zmniejsza luz.
To zwiększone zazębienie zębów skutkuje większą wytrzymałością, wydajnością i trwałością. W napędzie obrotowym zastosowano standardową technologię ślimakową, w której ślimak na poziomie, przełożenie prędkości wału zależy od stosunku liczby zwojów na ślimaku do liczby zęby w przekładni ślimakowej.
Jak zainstalować napędy obrotowe?
1. Oczyścić konstrukcję montażową np. ze spawania, galwanizacji, pozostałości, brudu itp.
2. Podnieś napęd obrotu za pomocą śrub oczkowych.
3. Napęd obrotu powinien być montowany w stanie nieobciążonym.
4. Aby uniknąć odchyleń między siłami dokręcania śrub, należy postępować zgodnie z następującą procedurą.
5. Nałóż płyn do zabezpieczania gwintów na gwinty.
6. Połóż płyn do zabezpieczania gwintów na szczelinie gwintu, żądając pełnego dopasowania części.
7. Wstępnie napiąć śruby na krzyż.Zobacz ogólny wzór na poniższym szkicu, w jaki sposób śruby uzyskują moment obrotowy w kolejności poprzecznej.Zacznij od pierścienia wewnętrznego lub zewnętrznego.Dokręcić wszystkie śruby na krzyż do 30% momentu dokręcania.Następnie powtórzyć moment dokręcania w poprzek do 80% momentu dokręcania.Na koniec dokręć poprzecznie do 100% momentu dokręcania.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk |
204 |
Aplikacje
Istnieje wiele zastosowań, w których można zastosować napęd obrotowy, przede wszystkim dlatego, że dobrze nadaje się do zastosowań wymagających obciążenia w celu utrzymania mocy i momentu obrotowego.
Napędy obrotowe są szeroko stosowane w przemyśle lotniczym, systemach energii słonecznej, turbinach wiatrowych, systemach nadawania satelitarnego i maszynach inżynieryjnych, takich jak dźwigi samochodowe i podnośniki dla ludzi itp. W ostatnich latach jest z powodzeniem stosowany w systemach wytwarzania energii fotowoltaicznej, pojazdach specjalnych, ciężkie ciężarówki z płaskimi panelami, dźwigi kontenerowe, dźwigi samochodowe, dźwigi samochodowe i pojazdy latające, dźwigi, suwnice bramowe, małe elektrownie wiatrowe, komunikacja kosmiczna, odbiornik satelitarny itp.
