Szczegóły Produktu:
|
| Przełożenie: | 31:1 | Silnik z przekładnią: | Silniki elektryczne |
|---|---|---|---|
| Miejsce pochodzenia: | Changzhou, Chiny | Struktura: | Nastawione na robaki |
| Długość życia: | 30 lat | Pakiet transportowy: | Drewniane pudło |
| Stosowanie: | Jednoosiowy system śledzenia słonecznego | Stopień ochrony: | IP66 |
| Podkreślić: | Mały napęd obrotu z zerowym luzem,mały napęd obrotu CSP CPV,jednoosiowy napęd obrotu z zerowym luzem |
||

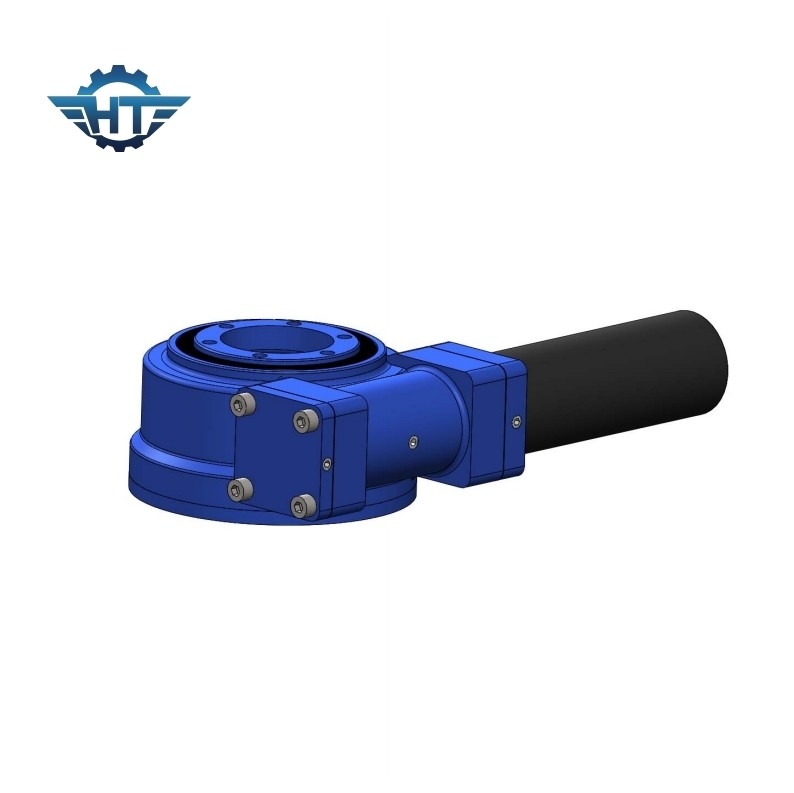

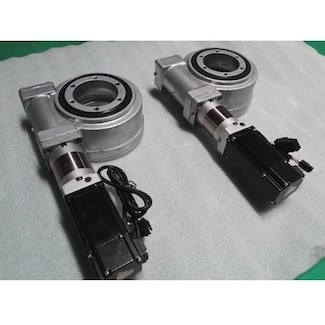

SE3 Zero luzu klepsydrowa przekładnia ślimakowa do jednoosiowego systemu śledzenia słonecznego
Zestawy przekładni ślimakowych Opis
Jednoosiowy napęd obrotowy SE jest kluczowym elementem zarówno w jednoosiowym systemie śledzenia słońca, jak i w dwuosiowym systemie śledzenia słońca.Poza tym dzięki doskonałemu i dużemu luzowi może być również stosowany w systemach CSP i CPV, energetyce wiatrowej, antenach wymagających większego luzu.
Co to są jednoosiowe urządzenia śledzące energię słoneczną
Jednoosiowy tracker orientuje moduły fotowoltaiczne wzdłuż jednej osi obrotu, poruszając się poziomo ze wschodu na zachód, gdy porusza się słońce.Przenoszenie tych modułów fotowoltaicznych wymaga, aby reduktor zapewniał zarówno utrzymywanie obciążenia, jak i moment obrotowy – coś, co może zaoferować tylko wysoce wyspecjalizowany napęd obrotowy.Stosowane przez trackery napędy obrotowe z technologią ślimaka klepsydrowego mogą angażować większą liczbę zębów na linii podziałowej pierścienia zębatego, oferując maksymalną wytrzymałość, trwałość i wydajność.Gwarantuje to, że tracker ma najdłuższą możliwą żywotność w terenie przy najmniejszych przestojach lub kosztach konserwacji.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Aplikacje
Istnieją cztery rodzaje automatycznych systemów śledzenia fotowoltaiki słonecznej, które są szeroko stosowane, w tym śledzenie poziome pojedynczej osi, śledzenie pojedynczej osi nachylonej dwukolumnowo, śledzenie pojedynczej osi pionowej i śledzenie podwójnej osi, w tym śledzenie poziome pojedynczej osi i śledzenie pojedynczej osi nachylonej, tylko śledzenie pojedynczej osi pionowej Jeden obrotowy stopień swobody, a śledzenie dwuosiowe ma dwa obrotowe stopnie swobody.
Strategia kontroli śledzenia przyjęta przez trzy systemy śledzenia to aktywna strategia kontroli śledzenia, która oblicza położenie słońca na niebie i kontroluje orientację układu fotowoltaicznego.Ten aktywny fotowoltaiczny automatyczny system śledzenia może być lepiej zastosowany w środowisku z większą ilością mrozu, śniegu i piasku, a także może działać niezawodnie w bezobsługowych elektrowniach fotowoltaicznych.
