Szczegóły Produktu:
|
| Model: | pionowe 9 cali | Struktura: | Redukcja przekładni ślimakowej |
|---|---|---|---|
| Wniosek: | System śledzenia słonecznego | Kierowca: | Silnik elektryczny 24 V |
| Konserwacja: | Bezpłatny | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą |
| Certyfikaty: | ISO9001, CE | Reakcja: | 0,15° |
| Podkreślić: | Napęd jednoosiowy 24 V VE9,napęd obrotowy do Solar Tracker 360 stopni,silnik z napędem obrotowym 360 stopni |
||

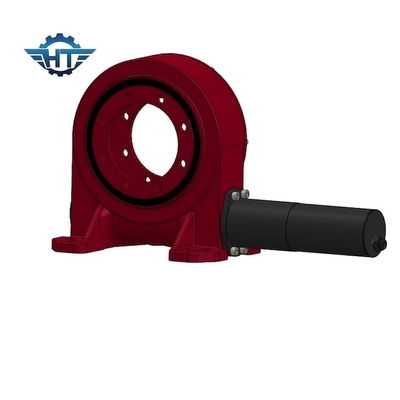

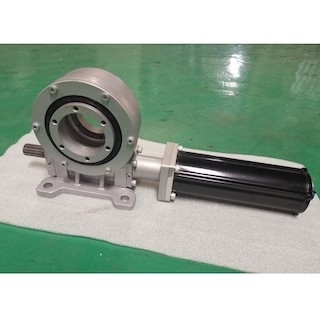

Napęd obrotu jednoosiowego VE9, zakresy obrotu pełnego koła 360 ° dla systemu śledzenia słonecznego
Opis napędu obrotu przekładni ślimakowej
1. Użyj szkieletowej uszczelki olejowej, aby skutecznie uniknąć wycieku oleju;
2. Zaprojektowany wymiar montażowy może pasować do wielu zastosowań.
3. Łatwa konserwacja
4. Zastosuj strukturę przekładni ślimakowej, która ma silną przyczepność i moment napędowy;
5. Twarde zatrzymanie w przypadku nieprawidłowego działania systemu kontroli oprogramowania
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Napęd obrotowy może przenosić jednocześnie siłę osiową, siłę promieniową i moment wywracający.Napęd obrotowy jest łatwy w montażu, łatwy w utrzymaniu i w większym stopniu oszczędza przestrzeń montażową.Strukturalnie zazębione powierzchnie zębów dwóch kół napędu obrotowego są w kontakcie liniowym, a ich nośność jest znacznie wyższa niż w przypadku mechanizmu z przekładnią śrubową o przestawnej osi.Napęd ślimakowy jest odpowiednikiem napędu śrubowego, który jest wielozębnym napędem zazębionym, dzięki czemu napęd jest stabilny, a hałas jest niewielki.Ten produkt może być szeroko stosowany w maszynach budowlanych i nowych polach energetycznych, takich jak ciężkie ciężarówki z platformą, dźwigi kontenerowe, dźwigi samochodowe, pojazdy lotnicze, systemy generatorów energii słonecznej do patroli słonecznych itp.
