Szczegóły Produktu:
|
| Model: | 5 cali | Przełożenie: | 37 |
|---|---|---|---|
| Efektywność: | 40% | Rodzaj: | Podwójna oś |
| Aplikacja: | system śledzenia słońca | Serwis OEM: | do dyspozycji |
| Miejsce pochodzenia: | Changzhou, Chiny | Kierowca: | Silniki 12/24vdc, serwomotory |
| Podkreślić: | Dwuosiowy napęd obrotowy ze ślimakiem,konstrukcja przekładni Dwuosiowy napęd obrotowy,5-calowy dwuosiowy napęd obrotowy |
||

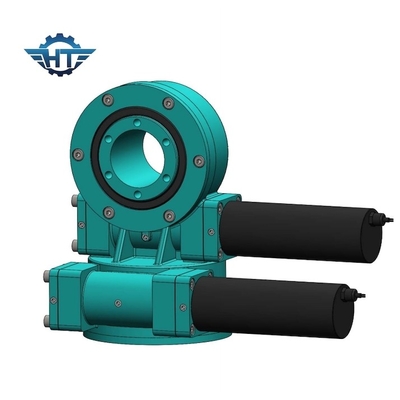

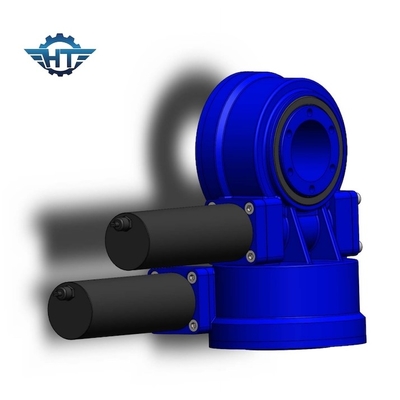

Dwuosiowy napęd obrotowy ze strukturą ślimaka i przekładni do systemu śledzenia słonecznego
Opis napędu ślimakowego i przekładniowego
Napędy obrotowe składają się z łożyska obrotowego, wału ślimakowego, obudowy, łożyska, silnika i tak dalej.Silnik napędza wał ślimakowy, zewnętrzny pierścień łożyska obrotowego będzie się obracał, pierścień zewnętrzny wyprowadza moment obrotowy przez kołnierz, podczas gdy wewnętrzny pierścień łożyska obrotowego jest zamocowany w obudowie.
Parametry napędów obrotowych modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy wyjściowy moment obrotowy (Nm) |
Moment obrotowy przechylania (kNm) |
Moment trzymania (kNm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Czas pracy (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34 kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92 kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224 kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320 kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492 kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705 kg |
Funkcjonować
Napęd obrotowy jest w stanie wytrzymać większe obciążenie osiowe, obciążenie promieniowe i moment przechylający.Obrotnica lub rama obraca się w azymucie i elewacji napędzana napędem obrotowym.
Aplikacja
Dla energii słonecznej: Został zaprojektowany w systemie śledzenia energii słonecznej i poprawia wydajność wytwarzania energii.
Do użytku przemysłowego: używany głównie do napędzania dwóch względnych obracających się obiektów w zakresie 360°.
Zalety
1. Zaprojektowany z wałkiem ślimakowym klepsydry, który zapewnia większy kontakt z zębami i wyższy moment obrotowy
2. Żywotność zwiększa się dzięki utwardzeniu kół zębatych i bieżni
3. Wydajność produktu jest testowana i zapewnia jakość produktu.
Istnieje wiele zastosowań, w których można wykorzystać napęd obrotowy, przede wszystkim dlatego, że idealnie nadaje się do zastosowań wymagających zarówno mocy utrzymywania ładunku, jak i siły momentu obrotowego.
