Szczegóły Produktu:
|
| Przełożenie: | 31:1 | Normalny wyjściowy moment obrotowy: | 533 Nm |
|---|---|---|---|
| Miejsce pochodzenia: | Changzhou, Chiny | Trzymający moment obrotowy: | 7000 Nm |
| Moment obrotowy przechylania: | 744 Nm | Znamionowy wyjściowy moment obrotowy: | 0,065 obr./min |
| Stosowanie: | Śledzenie Słońca | Funkcja ochrony: | IP66 |
| Podkreślić: | Napęd obrotowy o 360 stopni,szczotkowany silnik Napęd ślimakowy,Napęd ślimakowy 533 Nm |
||

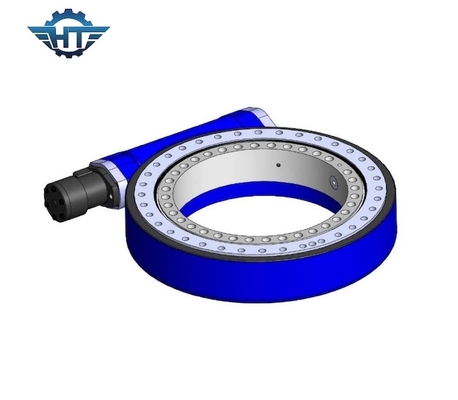

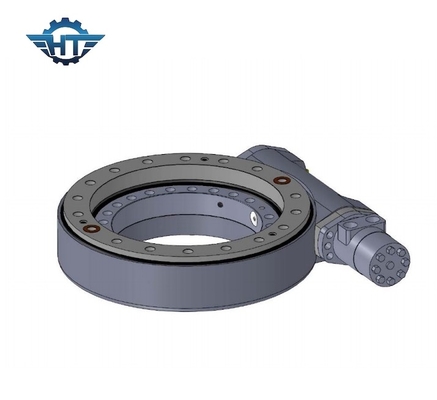

Napęd obrotowy o 360 stopni ze szczotkowanym silnikiem i enkoderem do pochylonych trackerów słonecznych
Opis napędu obrotowego
Nasze dyski SE oferują obudowę o stopniu ochrony IP66, która zapewnia prawie całkowitą ochronę przed cząstkami środowiskowymi, takimi jak kurz, brud, piasek, a nawet woda.Nasz sprzęt testujący zapewnia naszym produktom 30-letni okres użytkowania w terenie.
Układ napędowy obrotu to zwarta jednostka, która składa się ze ślimaka, przekładni, podstawy, obudowy, łożysk i innych akcesoriów.To urządzenie łączy zalety przekładni i ślimaka w jednym urządzeniu.
Parametry użytkowe serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Moc znamionowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Czas pracy. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Silnik prądu stałego
Różne silniki (silniki 220VAC, 380VAC, silniki 12VDC, 24VDC, 48VDC, serwomotory i silniki krokowe) mogą być zaprojektowane zgodnie z wymaganiami klienta.
1. Zastosuj podwójną konstrukcję nośną dla wału wyjściowego, aby znacznie zwiększyć maksymalny moment obrotowy skrzyni biegów.
2. Koło słoneczne i koło planetarne są połączone wielowypustem, co zwiększa maksymalny moment obrotowy skrzyni biegów i wydłuża żywotność.
3. Na etapie wejściowym używamy przekładni śrubowej, która zapewnia niski poziom hałasu i płynną pracę przy dużej prędkości.Wewnętrzny pierścień zębaty jest oddzielony, dzięki czemu możemy uzyskać większe przełożenie, a konstrukcja jest elastyczna.Przekładnia i silnik są mocowane za pomocą szwu za pomocą śruby osiowej, co zwiększa precyzję dopasowania i zmniejsza hałas.
4. Używamy uchwytu na wałek wewnątrz koła planetarnego. Używamy szlifowania wałka zamiast szlifowania ślizgowego, dzięki czemu żywotność przekładni jest znacznie dłuższa.
5. Podwójna konstrukcja nośna;Szlifowanie wewnętrzne na wewnętrznym otworze przekładni planetarnych, dzięki czemu okrągłość wewnętrznego otworu jest mniejsza niż 0,003 mm; bieganie przez toczenie zamiast przesuwania;Precyzyjne skrobanie powierzchni przekładni HRC60; Przyjęcie wszystkich tych technologii zapewnia super cichą i stabilną pracę oraz długą żywotność ponad 10000 godzin.
