Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | SDE7" |
|---|---|---|---|
| Przełożenie: | 57:1 | Znamionowy wyjściowy moment obrotowy: | 2000 Nm |
| Trzymający moment obrotowy: | 13500 Nm | Moment obrotowy przechylania: | 13200 Nm |
| Efektywność: | 40% | Kolor standardowy: | RAL9006 |
| Obciążenie osiowe: | 34 kN | Obciążenie promieniowe: | 58 kN |
| Podkreślić: | Dwuosiowy mały napęd obrotowy 24VDC,mały napęd szczotkowy,mały napęd obrotowy 2000 Nm |
||

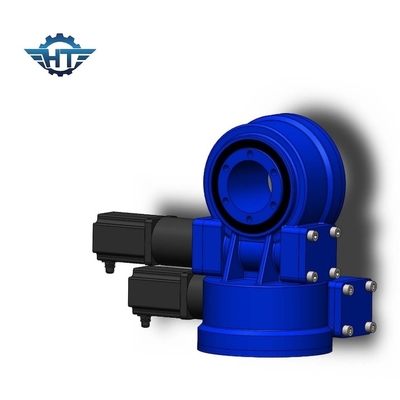

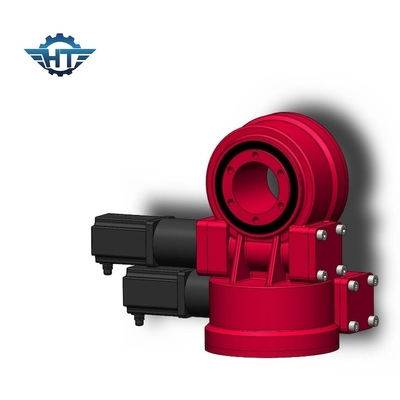

Dwuosiowy mały napęd obrotowy ze szczotkowanym silnikiem 24 VDC do systemu śledzenia energii słonecznej
Opis małego napędu obrotowego
Napędy obrotowe Hangtuo zapewniają duże przełożenie w jednym stopniu przekładni, zoptymalizowane pod kątem masy w stosunku do wydajności.Łożyska i koła zębate są zmontowane w niskoprofilowej, samonośnej i gotowej do montażu obudowie, dzięki czemu produkt reaguje na wszystkie siły osiowe i promieniowe oraz wynikające z nich momenty przechylające powstające w najtrudniejszych zastosowaniach.Te wysoce elastyczne produkty charakteryzują się również wysoką odpornością na wstrząsy, długą żywotnością, płynnym obrotem, ochroną łożysk i uszczelnionymi opcjami napędu.Wszystkie zalety techniczne w połączeniu z wiodącymi w branży standardami jakości sprawiają, że produkty Hangtuo są idealnymi kandydatami do zastosowań o krytycznym znaczeniu dla wydajności i dużych obciążeń.
Parametry napędów obrotowych modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy wyjściowy moment obrotowy (Nm) |
Moment obrotowy przechylania (kNm) |
Moment trzymania (kNm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Czas pracy (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34 kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92 kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224 kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320 kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492 kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705 kg |
Zasada działania napędu obrotowego
Ślimak jest napędzany przez silnik, który napędza zewnętrzny pierścień obrotowego pierścienia;pierścień zewnętrzny wyprowadza moment obrotowy przez kołnierz, a pierścień wewnętrzny pierścienia obrotowego jest zamocowany w obudowie.Napęd obrotowy ma samoblokujący bieg wsteczny dzięki zastosowaniu przekładni ślimakowej o samoblokującej charakterystyce wstecznej.
Słowniczek kluczowych parametrów
Moment obrotowy przechylający: Moment obrotowy to obciążenie pomnożone przez odległość między położeniem obciążenia a środkiem łożyska wieńcowego.Jeśli qorque generowana przez obciążenie i odległość jest większa niż znamionowy moment przechylający, napęd obrotu zostanie odwrócony.
Obciążenie promieniowe:Obciążenie pionowe do osi łożyska obrotowego
Obciążenie osiowe:Obciążenie równoległe do osi łożyska obrotowego
Moment trzymania:Jest to odwrotny moment obrotowy. Kiedy napęd obraca się do tyłu, a części nie są uszkodzone, maksymalny osiągnięty moment obrotowy nazywany jest momentem trzymania.
Samoblokujący:Tylko pod obciążeniem napęd obrotowy nie jest w stanie obracać się do tyłu i dlatego nazywany jest samoblokującym.
Usługi dostosowane
1. Specjalna konstrukcja oparta na różnych zastosowaniach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;naszym standardowym kolorem jest RAL 9006.
