Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | SDE7" |
|---|---|---|---|
| Przełożenie: | 57:1 | Znamionowy wyjściowy moment obrotowy: | 2000 Nm |
| Trzymający moment obrotowy: | 13500 Nm | Moment obrotowy przechylania: | 13200 Nm |
| Efektywność: | 40% | Kolor standardowy: | RAL9006 |
| Podkreślić: | SDE Dwuosiowy mały napęd obrotowy,śledzenie PV Dwuosiowy napęd obrotowy,dwuosiowy napęd obrotowy 2000 Nm |
||

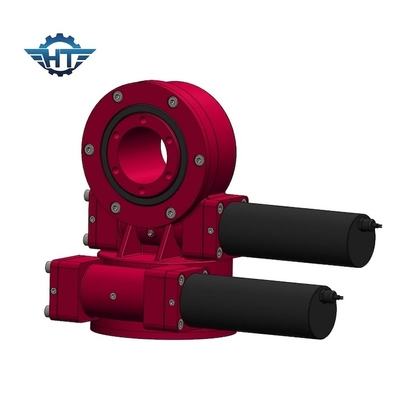

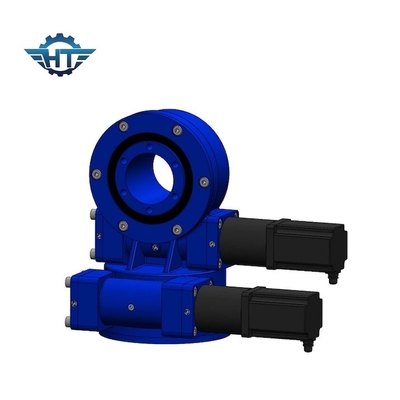

Dwuosiowy mały napęd obrotowy serii SDE ze szczotkowanym silnikiem do systemu śledzenia PV
Dwuosiowy mały napęd obrotowy Opis
Historia wieży fototermicznej
Koncepcja projektowa wieży słonecznej do wytwarzania energii cieplnej została zaproponowana przez były Związek Radziecki w latach pięćdziesiątych XX wieku.W 1950 r. były Związek Radziecki zaprojektował pierwszą na świecie elektrownię słoneczną z małą wieżą i przeprowadził szeroko zakrojone i fundamentalne poszukiwania i badania technologii wytwarzania energii słonecznej.Według niepełnych statystyk, w latach 1981-1991 na świecie zbudowano ponad 20 megawatowych eksperymentalnych elektrowni słonecznych, których główną formą jest elektrownia wieżowa o maksymalnej mocy 80 MW.W lipcu 2013 r. chińska wieżowa elektrownia słoneczna Qinghai Zhongkong Delingha o mocy 50 MW - projekt fazy I-10 MW została pomyślnie zintegrowana z siecią energetyczną Qinghai, co wskazuje, że samodzielnie opracowana chińska technologia wytwarzania energii słonecznej podjęła solidne kroki w kierunku komercyjnej eksploatacji.
Napędy obrotowe modelu SDE zastosowane w wieży CSP
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy wyjściowy moment obrotowy (Nm) |
Moment obrotowy przechylania (kNm) |
Moment trzymania (kNm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Czas pracy (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34 kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92 kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224 kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320 kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492 kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705 kg |
Cechy
1. Wysoki moment obrotowy w celu poprawy bezpieczeństwa systemu śledzenia energii słonecznej
2. Otaczający napęd ślimakowy w środku
3. Styk z wieloma zębami zapewniający duże obciążenie
4. Funkcja samoblokująca
Aplikacje
Elektrownia CSP-wieża / heliostat
Usługi dostosowane
1. Specjalna konstrukcja oparta na różnych zastosowaniach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;naszym standardowym kolorem jest RAL 9006.
